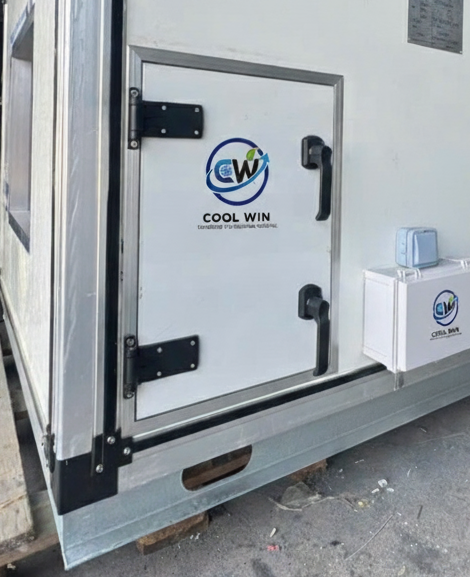

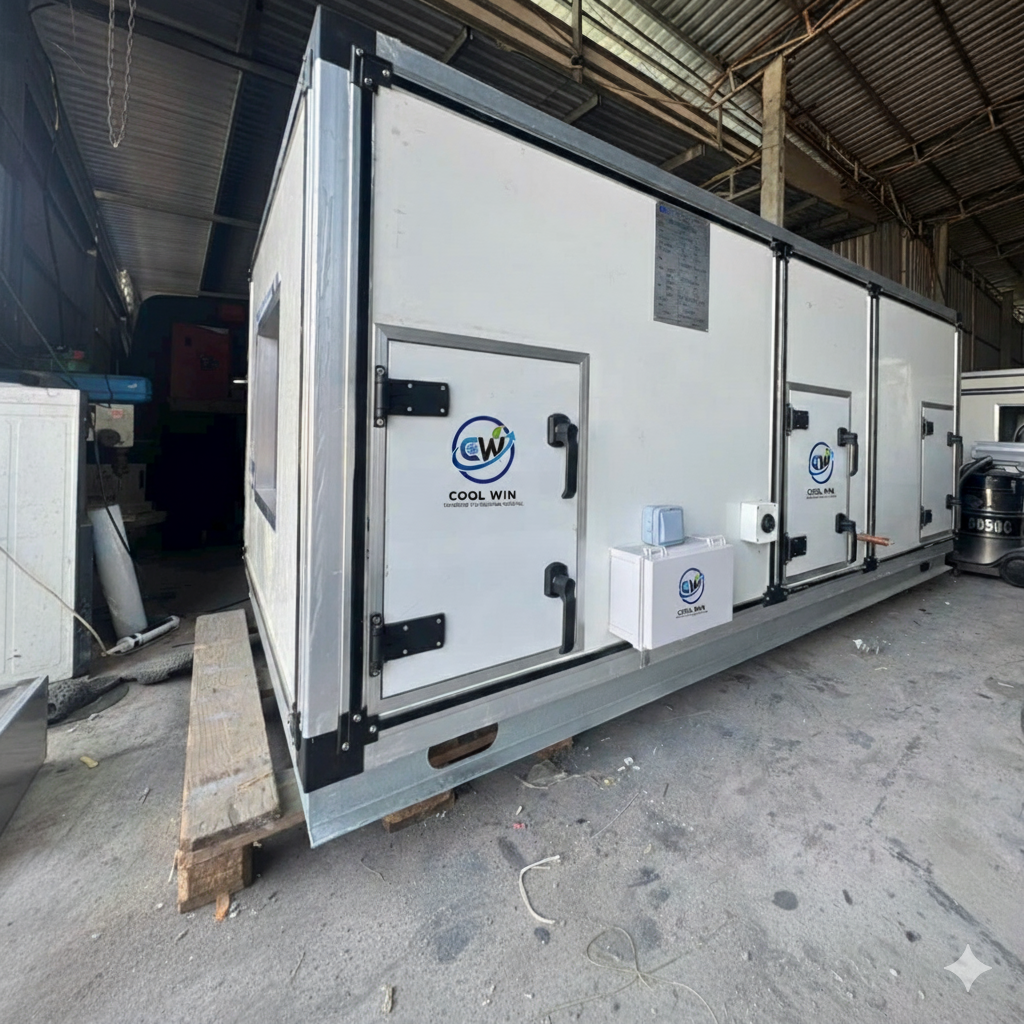

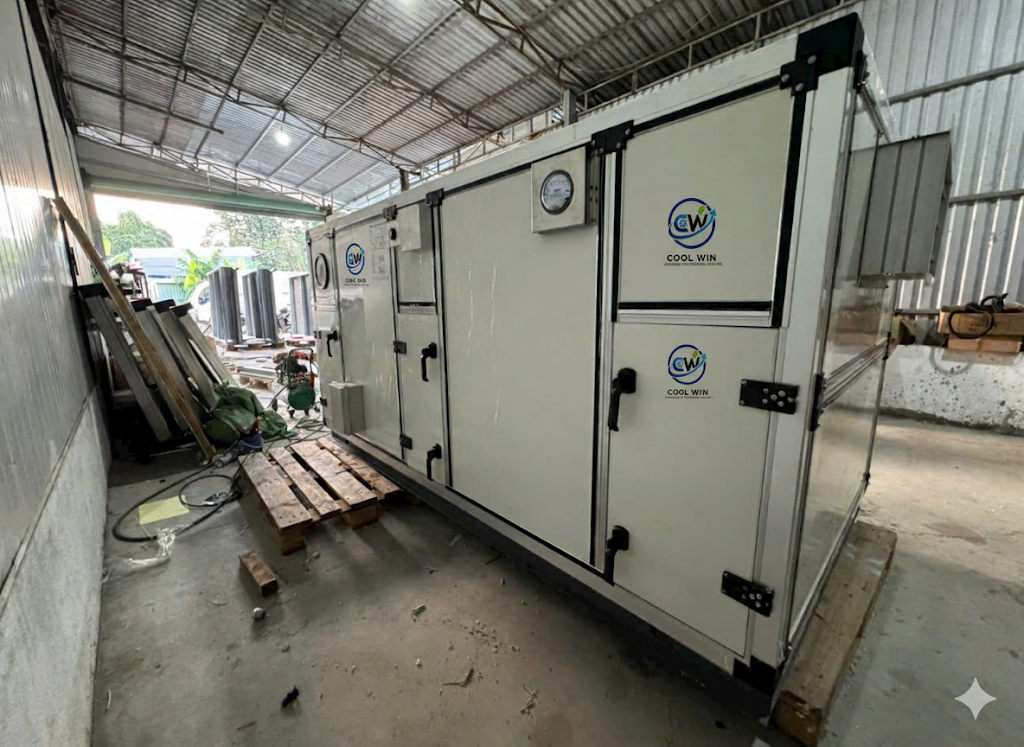

💨 AHU COOLWIN CWA-20HP
- Model: CWA-20HP
- Công suất quạt: 20HP – đủ thổi bay nóng bức cho cả một xưởng sản xuất
- Lưu lượng gió: 10000m³/h
- Công suất lạnh: 52.5kW / 20HP
AHU (Air Handling Unit) của COOLWIN được thiết kế chuyên biệt cho các hệ thống điều hòa công suất lớn – từ nhà máy, kho lạnh, xưởng sản xuất đến bệnh viện, phòng sạch, trung tâm thương mại. Thiết bị mang lại hiệu suất cao, vận hành ổn định và tiết kiệm năng lượng tối ưu
🔧 VÌ SAO NÊN CHỌN AHU COOL WIN?
✅ Vận hành êm – Chạy khỏe
Thiết kế tối ưu luồng gió, tiết kiệm điện – lý tưởng cho hệ thống chạy 24/7.
✅ Module thông minh – Bảo trì siêu nhanh
Chỉ 15 phút là xong, không mất thời gian, không rườm rà.
✅ Vật liệu cao cấp
Khung nhôm chống gỉ – Cách nhiệt, cách âm, chống cháy hiệu quả.
✅ Đầu tư 1 lần – Dùng lâu bền
Chọn hàng chất lượng để tránh “sửa mãi không hết”.
CẤU TẠO CHÍNH CỦA AHU COOLWIN

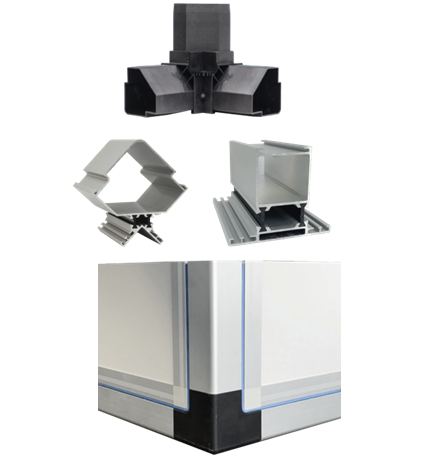

1. KHUNG THIẾT BỊ
Vật liệu: Nhôm định hình cao cấp
Đặc điểm: Chịu lực tốt, chống cầu nhiệt, dễ lắp ráp & bảo trì
2. PANEL CÁCH NHIỆT
Lớp ngoài: Tôn sơn tĩnh điện dày 0.45mm
Lõi trong: Foam PU tỷ trọng 40kg/m³
Ưu điểm: Cách nhiệt, cách âm, chống cháy và chống tĩnh điện

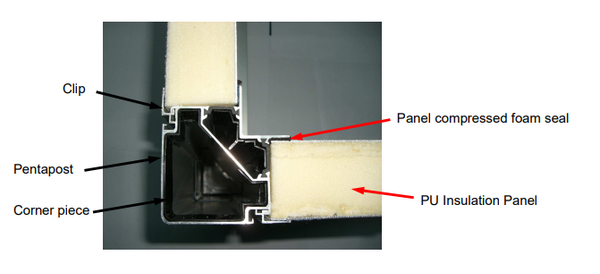

ƯU ĐIỂM CỦA VỎ VÀ KHUNG CỦA AHU COOL WIN
i) Tăng hiệu suất năng lượng – Hiệu suất năng lượng của hệ thống được cải thiện bằng cách giảm thất thoát nhiệt.
ii) Giảm thiểu ngưng tụ hơi nước trong thiết bị – Ngưng tụ hơi nước bên ngoài có khả năng gây hư hỏng hoặc tạo ra các điều kiện nguy hiểm.
iii) Khả năng hơi ẩm xâm nhập vào bên trong tấm pin, có thể làm giảm khả năng cách nhiệt, được loại bỏ nhờ hồ sơ ngắt nhiệt này.
iv) Ngắt điện để tiết kiệm năng lượng.
v) Cải thiện khả năng cách âm.
3. CHÂN ĐẾ CHỊU LỰC
- Vật liệu: Thép mạ kẽm nhúng nóng – chống ăn mòn vượt trội
- Chiều cao tiêu chuẩn: 100 mm (có thể tùy chỉnh)
- Thiết kế chắc chắn – Linh hoạt lắp đặt trên nhiều mặt bằng
4. CÁC LOẠI QUẠT (FAN) TÍCH HỢP TRONG AHU COOLWIN

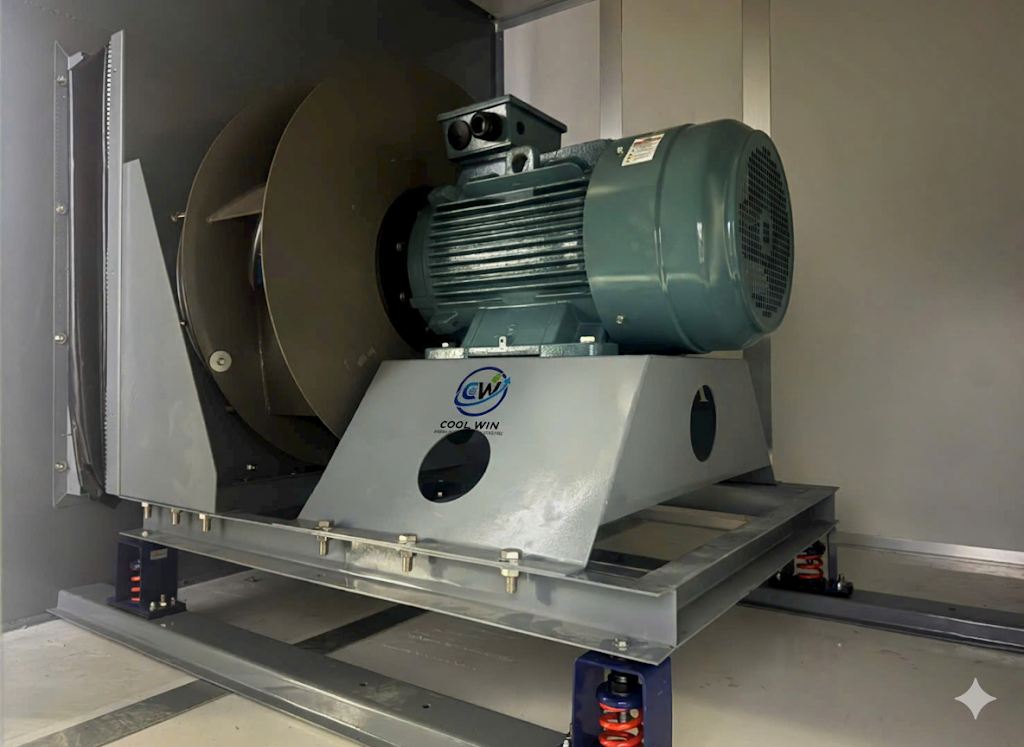

Quạt truyền động trực tiếp (Plug Fan)
Ưu điểm của quạt Plug Fan:
Hiệu suất cao – Tiết kiệm năng lượng nhờ thiết kế cánh cong ngược.
Giảm tổn thất áp suất – Không có vỏ bọc nên luồng khí lưu thông hiệu quả hơn.
Dễ lắp đặt & bảo trì – Cấu trúc đơn giản, dễ tiếp cận để vệ sinh, sửa chữa.
Độ ồn thấp – Hoạt động êm ái, phù hợp môi trường yêu cầu tiếng ồn thấp.
Tương thích biến tần (VFD) – Dễ điều chỉnh tốc độ, tối ưu tiết kiệm điện.
Tiết kiệm không gian – Thiết kế gọn gàng, linh hoạt trong lắp đặt.
Độ bền cao – Vật liệu tốt, chống ăn mòn, tuổi thọ lâu dài.
Tùy biến cao – Dễ tích hợp vào các hệ thống HVAC, AHU, phòng sạch...
Quạt ly tâm (Centrifugal Fan)
Ưu điểm của quạt Centrifugal Fan
- Tạo áp suất cao → Phù hợp với hệ thống đường ống dài hoặc có trở lực lớn.
- Hiệu suất ổn định → Duy trì lưu lượng và áp suất ổn định trong điều kiện hoạt động thay đổi.
- Độ bền cao → Kết cấu chắc chắn, hoạt động tốt trong môi trường khắc nghiệt (bụi, ẩm, hóa chất...).
- Lọc và làm sạch không khí tốt → Thường dùng trong hệ thống hút bụi, thông gió, lọc khí.
- Đa dạng chủng loại → Có nhiều loại cánh (cánh cong thuận – forward curved, cong ngược – backward curved, cánh thẳng…) phù hợp với các mục đích sử dụng khác nhau.
- Hiệu quả cách âm và chống rung tốt → Thường được thiết kế kèm giảm chấn và vật liệu cách âm.
- Khả năng kết hợp với biến tần (VFD) → Linh hoạt điều chỉnh lưu lượng và tiết kiệm điện năng.
- Ứng dụng rộng rãi → Dùng trong HVAC, nhà máy, hệ thống hút bụi, phòng sạch

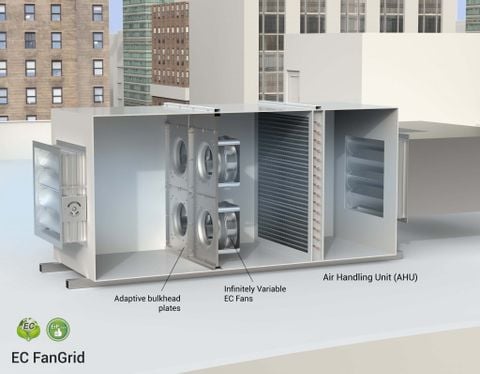

• Quạt EC (EC Fan)
Ưu điểm của quạt EC:
Tiết kiệm điện năng cao
→ Hiệu suất lên đến 90%, tiết kiệm 30–50% điện so với quạt AC.
Điều khiển tốc độ dễ dàng
→ Tích hợp sẵn mạch điều khiển, không cần dùng biến tần (VFD).
Hoạt động êm ái – độ ồn thấp
→ Động cơ không chổi than, giảm rung và tiếng ồn.
Tuổi thọ cao – Ít bảo trì
→ Ít hao mòn cơ khí, phù hợp vận hành lâu dài.
Kích thước nhỏ gọn – Dễ lắp đặt
→ Tích hợp driver trong thân quạt, tiết kiệm không gian.
Thông minh & tự động hóa
→ Điều chỉnh theo tín hiệu từ cảm biến (nhiệt độ, áp suất, CO₂…), dễ tích hợp BMS

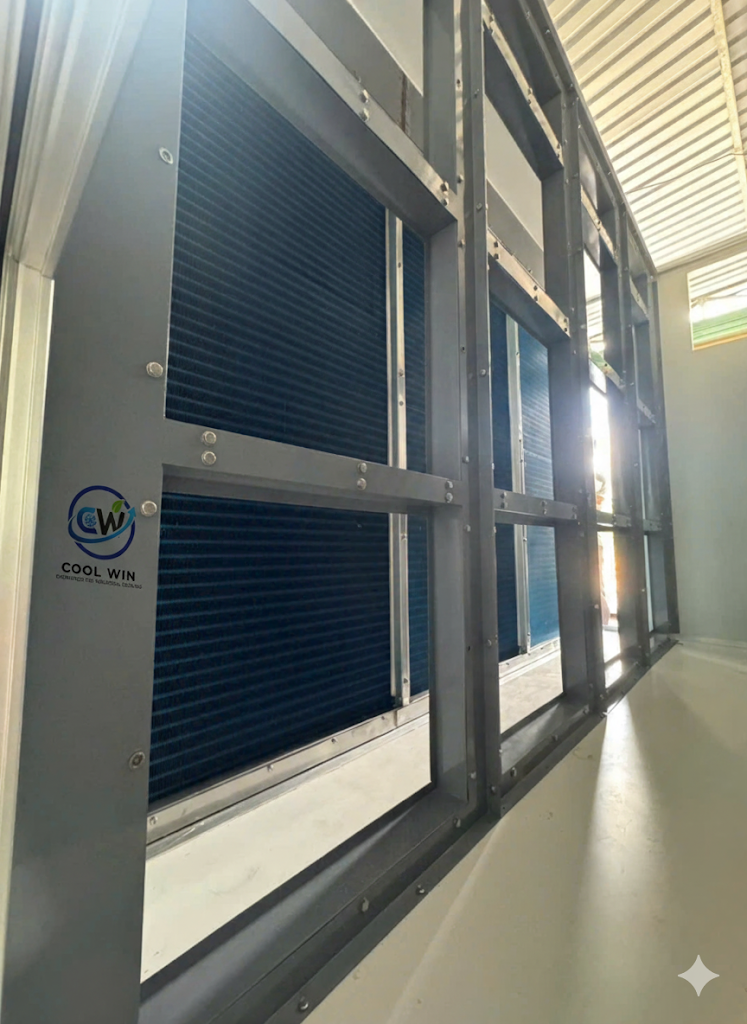

5. DÀN TRAO ĐỔI NHIỆT (COIL)
• Dàn trao đổi nhiệt bằng nước (Water Coil)
Ưu điểm của dàn coil nước:
Trao đổi nhiệt hiệu quả cao
→ Giúp làm lạnh hoặc sưởi ấm không khí nhanh chóng.
Tiết kiệm năng lượng
→ Hiệu suất cao, đặc biệt khi kết hợp với hệ thống chiller trung tâm.
Dễ điều khiển nhiệt độ
→ Linh hoạt điều chỉnh lưu lượng nước để kiểm soát nhiệt độ chính xác.
Vận hành êm ái
→ Không tạo ra tiếng ồn như dàn gas nén trực tiếp.
An toàn và thân thiện môi trường
→ Không chứa môi chất lạnh trực tiếp trong không gian xử lý không khí.
Tuổi thọ cao – Dễ bảo trì
→ Cấu tạo đơn giản, chỉ cần vệ sinh định kỳ bề mặt cánh tản nhiệt.
Phù hợp cho nhiều ứng dụng
→ AHU, FCU, phòng sạch, tòa nhà thương mại, nhà máy, bệnh viện.
• Dàn trao đổi nhiệt bằng gas (DX Coil)
Ưu điểm của dàn DX Coil:
Làm lạnh nhanh, hiệu quả cao
→ Môi chất lạnh bay hơi trực tiếp trong coil giúp trao đổi nhiệt nhanh chóng.
Thiết kế nhỏ gọn
→ Không cần hệ thống nước lạnh → tiết kiệm không gian và chi phí đầu tư ban đầu.
Lắp đặt đơn giản
→ Dễ tích hợp với máy lạnh cục bộ, VRV/VRF hoặc AHU loại DX.
Chi phí đầu tư ban đầu thấp
→ Không cần chiller, bơm nước, đường ống nước lạnh...
Phù hợp với các khu vực nhỏ/lẻ
→ Thích hợp cho văn phòng nhỏ, cửa hàng, khu vực độc lập...
Bảo trì đơn giản hơn hệ thống nước lạnh
→ Không có rủi ro rò rỉ nước, đóng cặn như dàn coil nước.
So sánh:
| Tiêu chí | DX Coil | Water Coil |
| Nguồn lạnh | Môi chất lạnh trực tiếp | Nước lạnh từ chiller |
| Làm lạnh | Nhanh hơn | Ổn định, hiệu quả dài hạn |
| Chi phí đầu tư | Thấp | Cao hơn (có chiller, bơm) |
| Bảo trì | Đơn giản hơn | Phức tạp hơn |

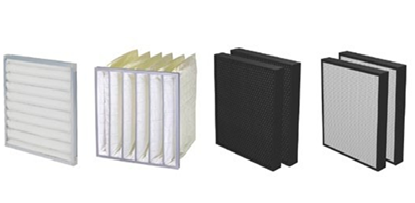

6. BỘ LỌC KHÍ
7. MÁNG NƯỚC NGƯNG
Thu gom nước ngưng từ dàn trao đổi nhiệt
Vật liệu INOX 304
Dẫn nước ra ngoài, tránh đọng và gây hư hỏng linh kiện
Bọc cách nhiệt bằng foam giúp chống đọng sương và giữ nhiệt hiệu quả

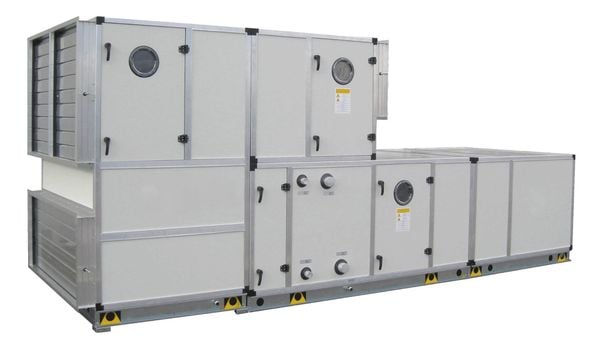

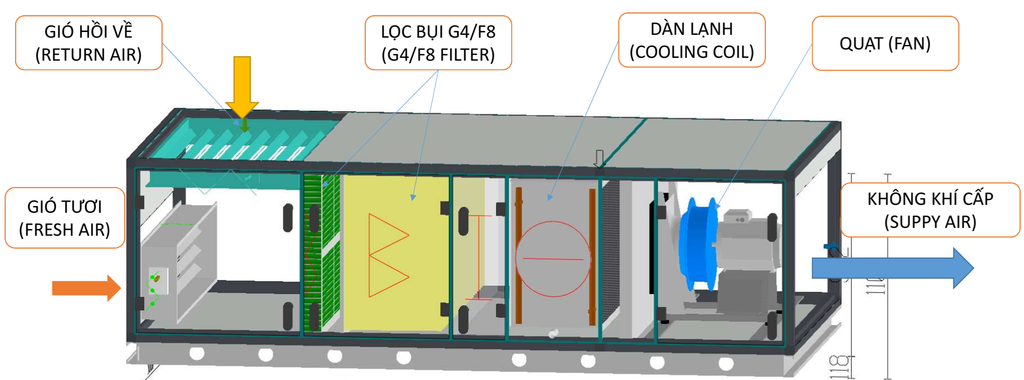

MÔ HÌNH AIR HANDLING UNITS LOẠI TIÊU CHUẨN

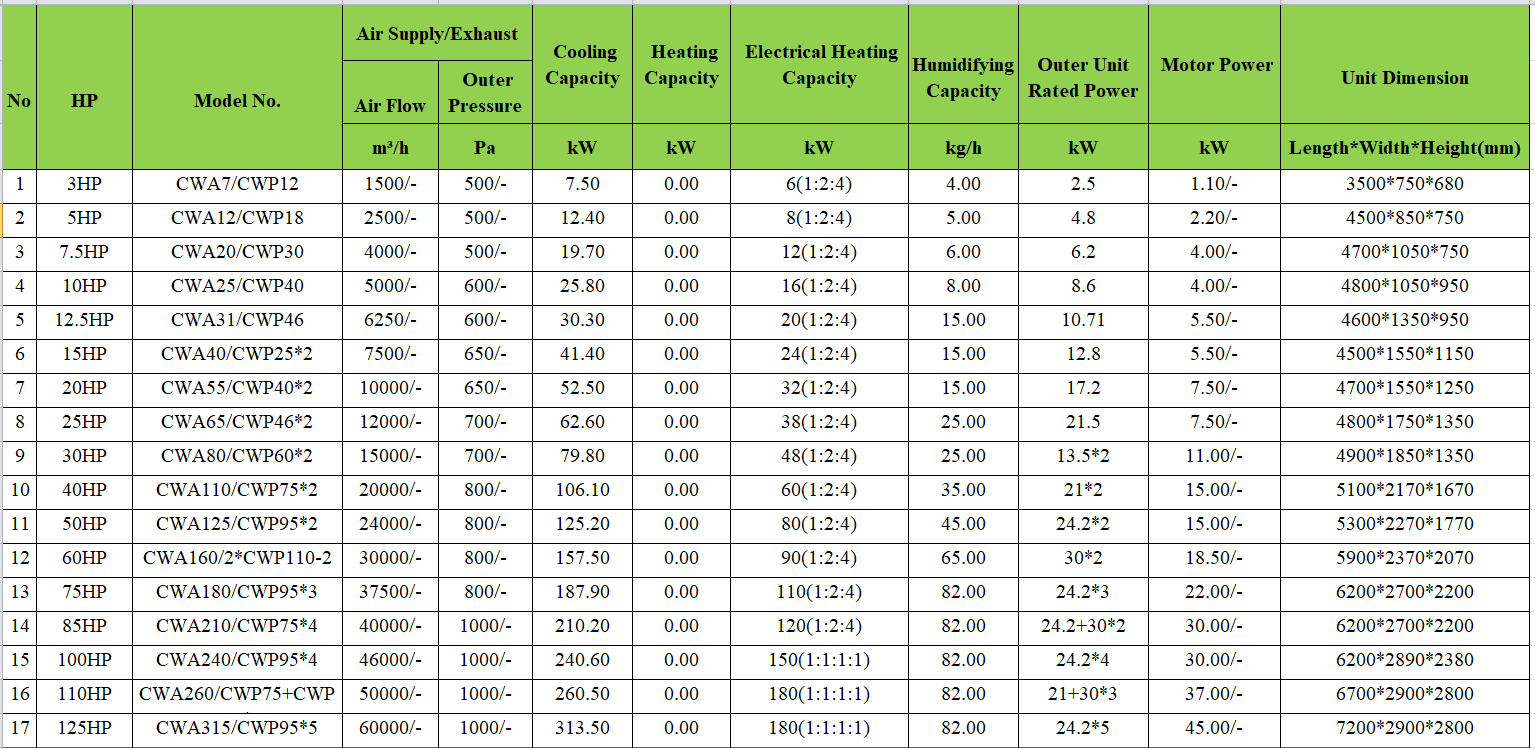

THÔNG SỐ KỸ THUẬT
