Chiller TRANE - máy làm lạnh nước mini giải nhiệt gió hãng Trane - CGAT135 công suất 15HP

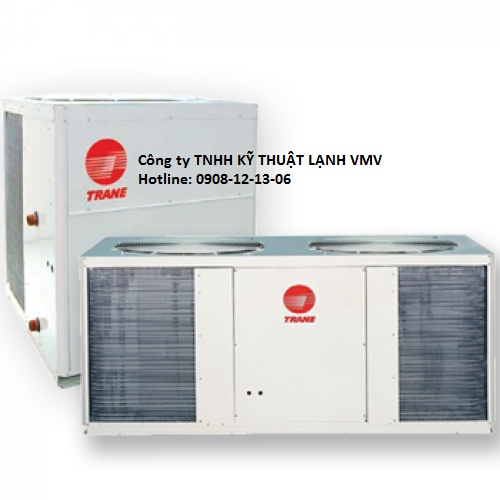

Chiller mini Trane models CGAT - Giải pháp an toàn cho con người
Giải quyết nhu cầu của bạn.
TRANE đã lắng nghe các ý kiến của khách hàng ở khắp nơi trên thế giới. Sau nhiều cuộc khảo sát, Trane đã xác định được nhu cầu rất lớn về các vấn đề sau:
• Lắp đặt• độ ồn• hiệu quả năng lượng• độ tin cậy• bảo trì
cho các ứng dụng nước lạnh. Đó là lý do tại sao hãng TRANE đã thiết kế lại thiết bị làm lạnh nước đã đưa ra một khái niệm mới CGAT.
Với máy làm lạnh nước CGAT, bạn sẽ tìm thấy một câu trả lời để phù hợp với tất cả các ứng dụng của bạn, cho dù đó là sự thoải mái hay quá trình làm mát.

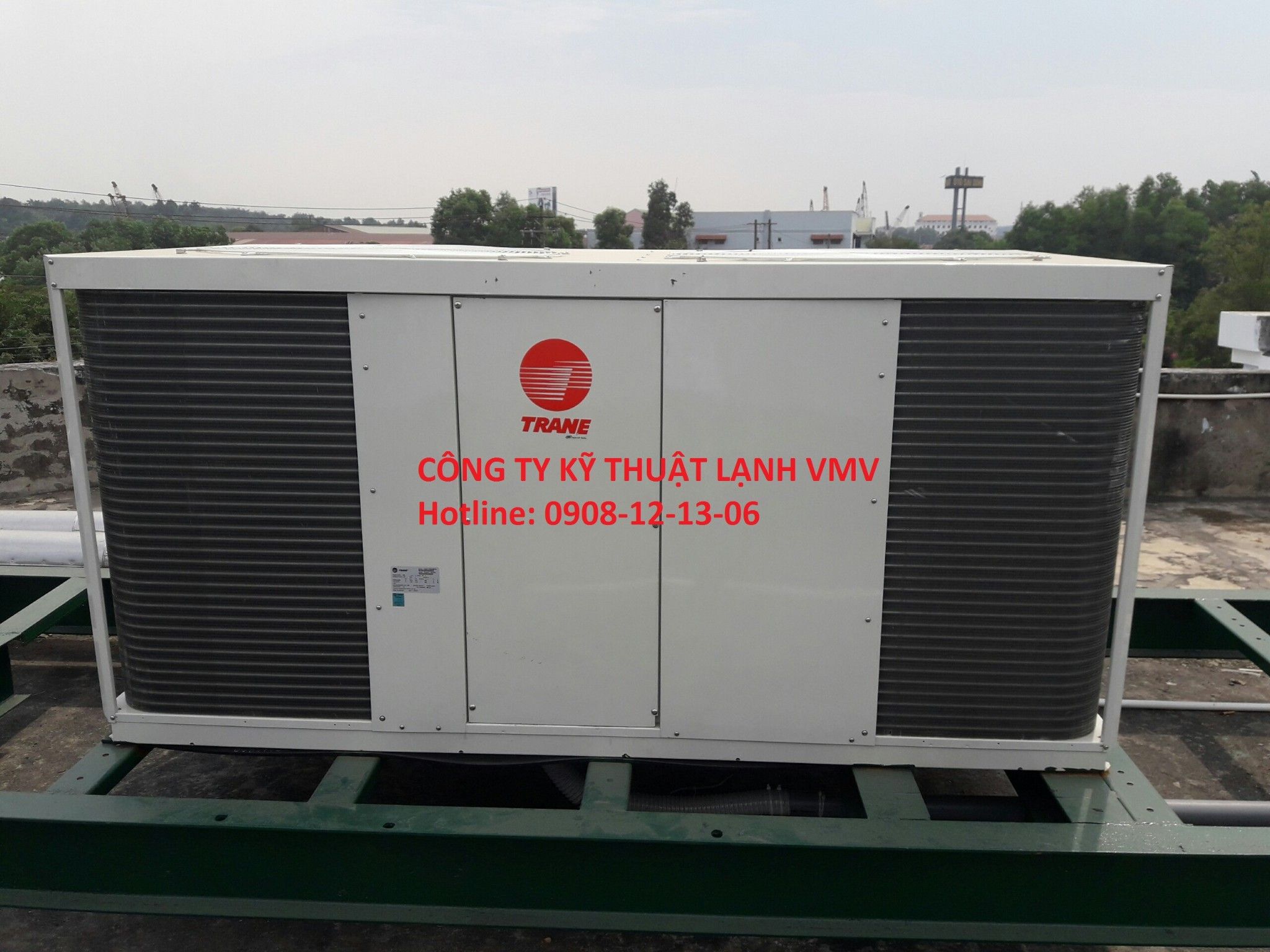

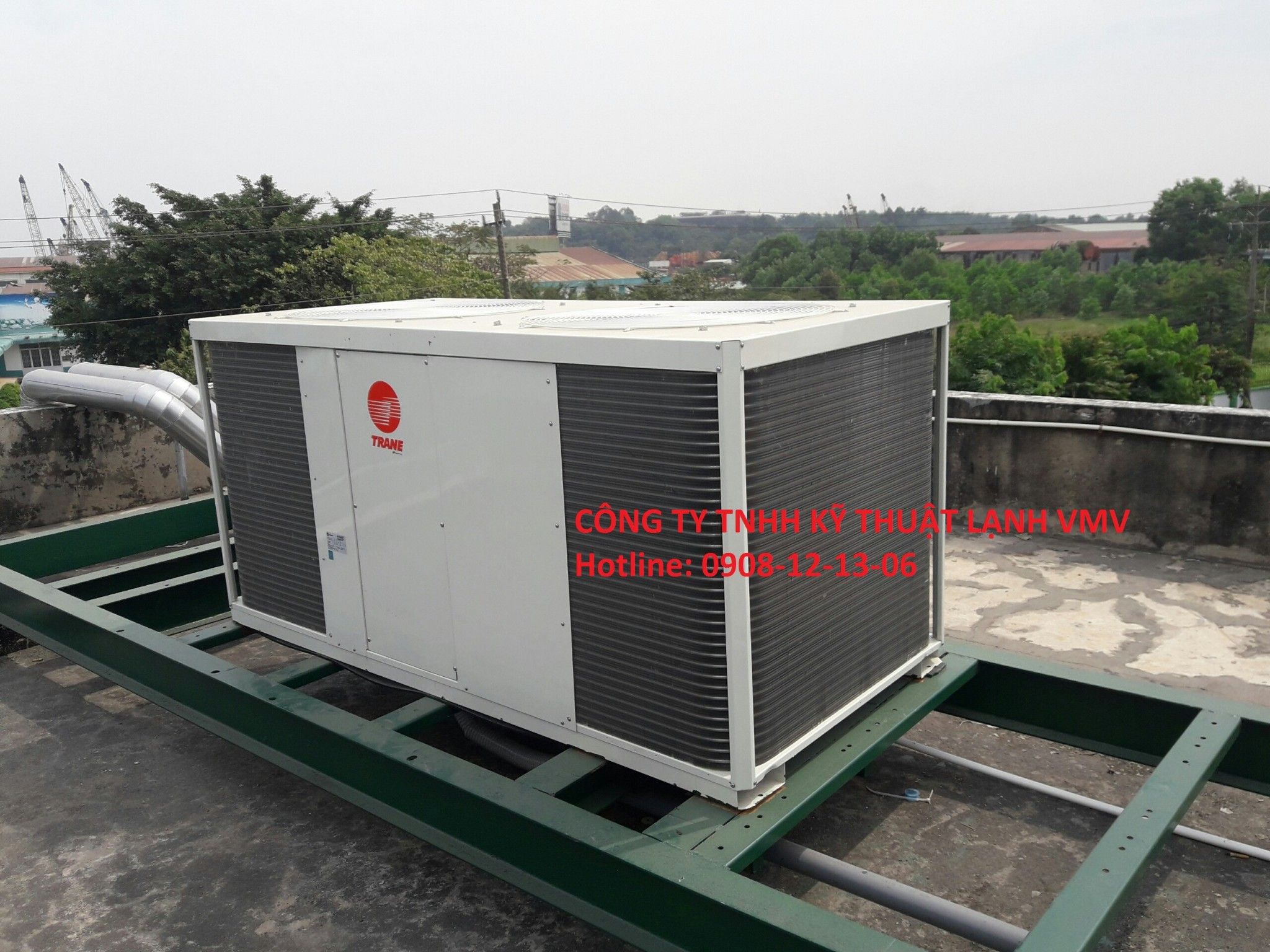

Chiller mini Trane model CGAT - máy làm lạnh nước giải nhiệt nước mini dễ dàng lắp đặt tại công trình
Tất cả các thiết bị làm lạnh nước đều hoàn toàn được nhà máy sản xuất với công suất cần thiết và điều khiển an toàn, kèm theo bảng điều khiển chặt chẽ với các thiết bị được lắp ráp hoàn chỉnh, kiểm tra, sạc và sẵn sàng cung cấp nước lạnh. Không có lắp ráp gì thêm tại công trình cũng như là sạc thêm môi chất lạnh. Hơn nữa, thiết bị này được thiết kế cho một kết nối điện và nước duy nhất.
Chiller mini Trane là một thiết bị làm lạnh nước có Hiệu quả và độ tin cậy tối đa vì các lý do sau:
- máy làm lạnh nước Trane giảm tiếng ồn hoạt động và hiệu quả cao hơn với máy nén EER Scroll thế hệ mới. Ít hơn 64% so với máy nén công suất tương đương.
- Máy nén với đĩa quay đơn giúp giảm ma sát và tổn thất cơ học
- Máy nén của chiller mini trane model CGAT vận hành trơn tru, tương tự như một máy nén ly tâm, tạo ra sự thay đổi mô-men xoắn thấp và kéo dài tuổi thọ của động cơ, và giảm thiểu độ rung tối thiểu.
- Vòng bi lăn để giảm hiệu quả ma sát cao hơn. Không có van hút hoặc xả để cải thiện hiệu quả so với máy nén pittông.
- Bảo vệ tuổi thọ máy nén với Under / Over điện áp và bảo vệ giai đoạn
Máy làm lạnh nước mini giải nhiệt gió của Trane dễ dàng bảo trì và sửa chửa.
Đặc điểm kỹ thuật cơ khí của máy làm lạnh nước mini giải nhiệt gió trane model CGAT:
Chung
Thiết bị sẽ được lắp ráp trên các thanh nâng / giá đỡ bằng thép không gỉ và phải chịu thời tiết khắc nghiệt, các đơn vị sẽ bao gồm một máy nén Scroll kín, ống trao đổi nhiệt, quạt và động cơ, điều khiển và sạc đầy R-22. Các đơn vị được xếp loại theo Tiêu chuẩn ARI 590-92.
Vỏ bọc của chiller mini trane CGAT:
Vỏ bọc máy làm lạnh nước được làm bằng vật liệu thép mạ kẽm có độ dày 18. Bề mặt bên ngoài phải được làm sạch, phosphat hóa và được phủ một lớp bột polyester và ngoài cùng được tráng một lớp men chịu được nhiệt độ cao của thời tiết. Bề mặt vỏ thiết bị được kiểm tra 500 giờ trong thử nghiệm phun muối. Các đơn vị có thể tháo rời cho phép truy cập vào tất cả các thành phần và điều khiển chính.
Hệ thống lạnh của máy làm lạnh nước mini giải nhiệt nước Trane CGAT
Model CGAT065-105 sử dụng 1 máy nén đơn nên phải có một mạch làm lạnh đơn với mạch làm mát liên hợp. CGAT AT065-105 phải có cả một đường ống lỏng và van dẫn khí hút với cổng đo và một máy nén cuộn kín trực tiếp với máy bơm dầu ly tâm cung cấp dầu bôi trơn tích cực cho các bộ phận chuyển động. Động cơ phải được làm mát bằng khí hút và có phạm vi sử dụng điện áp cộng hoặc trừ 10% điện áp trên nhãn. Nhiệt độ bên trong và quá tải động cơ nhạy cảm hiện tại phải được bao gồm để bảo vệ tối đa. Máy nén kiểu cuộn phải cung cấp độ rung và tiếng ồn vốn thấp do không có van hút và xả. Các thiết bị cắt cao áp, áp suất thấp bên ngoài và máy sấy lọc sẽ được cung cấp.
Hệ thống lạnh kép
Máy nén kép
CGAT135-215 có hai mạch làm lạnh riêng biệt và độc lập. Mỗi mạch làm lạnh phải có một mạch làm mát riêng biệt. Các mô hình CGAT135-215 sẽ có hai máy nén cuộn kín trực tiếp với máy bơm dầu ly tâm và cung cấp dầu bôi trơn tích cực cho tất cả các bộ phận chuyển động. Động cơ phải được làm mát bằng khí hút và có phạm vi sử dụng điện áp cộng hoặc trừ 10% điện áp trên nhãn. Nhiệt độ bên trong và quá tải động cơ hiện tại phải được bao gồm để bảo vệ tối đa. Thiết bị cắt cao áp bên ngoài cao sẽ được cung cấp.

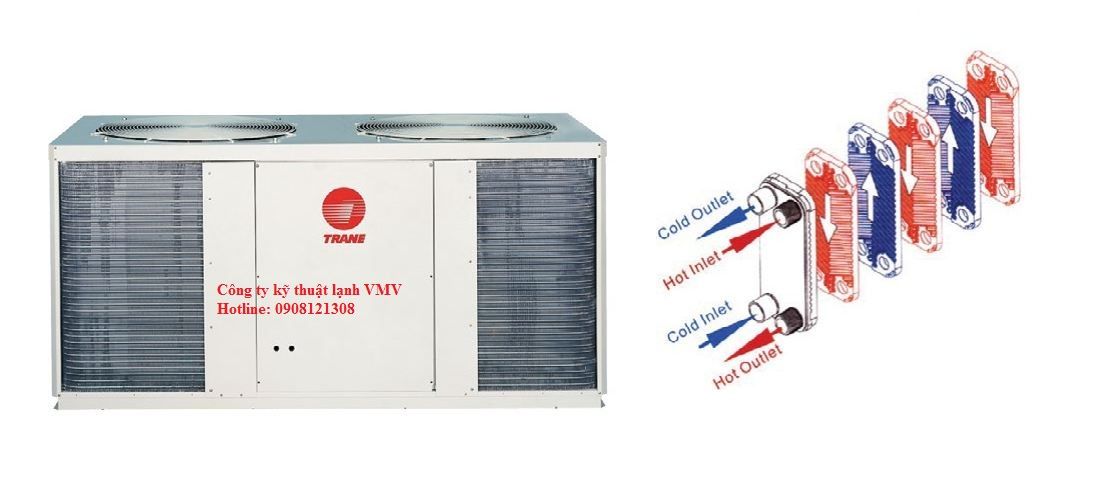

Thiết bị bay hơi làm lạnh nước của Chiller mini trane
Thiết bị bay hơi có mạch làm lạnh độc lập. Thiết bị bay hơi là loại trao đổi nhiệt dạng tấm. Đối với các đơn vị có hai thiết bị bay hơi thì phải cung cấp kết nối nước riêng biệt. Thiết bị bay hơi phải được cách nhiệt bằng vật liệu cách ly 1 ”.
Dàn nóng giải nhiệt gió của chiller mini Trane model CGAT
Ống đồng đường kính trơn 3/8 “ống đồng được liên kết bằng máy móc với tấm nhôm được cấu hình theo tiêu chuẩn. Áp suất của nhà máy và rò rỉ được thử nghiệm với áp suất không khí 375 psig.
Quạt dàn nóng và Motor quạt của máy làm lạnh nước mini giải nhiệt gió trane
Các quạt cánh quạt 28 inch, tĩnh và cân bằng động, truyền động trực tiếp và cánh quạt được cân bằng động với các thanh nhôm và các đầu cốt thép mạ điện sẽ được sử dụng để gắn kết động cơ và cánh quạt
Động cơ hoàn toàn kín và được tra mở bôi trơn hoàn toàn và phải được bảo vệ quá tải và bảo vệ quá nhiệt. (Các) động cơ có ổ bi .
BỘ ĐIỀU KHIỂN CỦA CHILLER MINI TRANE CGAT
Kiểm soát
Máy làm lạnh nước thiết kế tủ điện dây điện động lực với dây điều khiển một cách an toàn cần thiết và khối thiết bị đầu cuối để đấu dây điện trong hộp kín để bảo vệ khỏi các tác nhân của thời tiết. Bộ điều khiển có thể điều khiển tối đa 4 máy nén, tự động cân bằng cho tải của chúng. Hiển thị nhiệt độ nước có thể hoán đổi cho nhau giữa độ C và F. Màn hình có dây kỹ thuật số bổ sung có thể được kết nối với PCB như màn hình hiển thị từ xa trong phòng điều khiển. Kiểm soát an toàn sẽ bao gồm công tắc áp suất cao và thấp với thiết lập lại bằng tay, trễ hẹn giờ máy nén, cảm biến lỗi nhiệt độ nước và hiển thị các mã lỗi.
CÁC ỨNG DỤNG CỦA CHILLER LÀM LẠNH NƯỚC GIẢI NHIỆT GIÓ MINI TRANE MODEL CGAT
- Máy làm lạnh nước cho hồ cá
-Máy làm lạnh nước làm mát cho khuôn nhựa cho ngành công nghiệp nhựa.
- Máy làm lạnh nước cho các thiết bị làm mát bằng nước - như quạt máy lạnh
- Máy làm lạnh nước được sử dụng cho các FCU để làm lạnh không khí.
THÔNG SỐ KỸ THUẬT CỦA CHILLER LÀM LẠNH NƯỚC GIẢI NHIỆT GIÓ MINI TRANE CGAT
