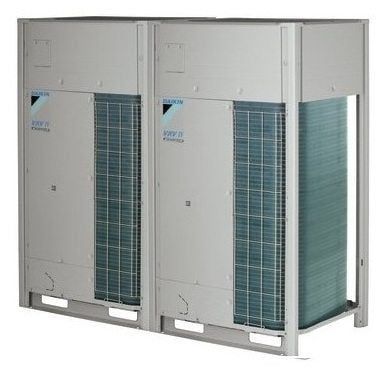

DÀN NÓNG MÁY LẠNH TRUNG TÂM DAIKIN  VRV IV Model RXQ10TAYM(E)

DÀN NÓNG MÁY LẠNH TRUNG TÂM DAIKIN VRV IV Model RXQ10TAYM(E)

0₫
Thương hiệu DAIKIN
Mã SP RXQ10TAYM(E)-10HP

Chính sách bán hàng

Hệ thống điều hòa trung tâm VRV IV  hiện đang là xu hướng lựa chọn của các tòa nhà văn phòng, trung tâm thương mại, nhà xưởng bởi những ưu điểm: Dàn lạnh đa dạng kiểu dáng, vận hành êm ái, tiết kiệm điện năng và không gian lắp đặt...
CÁC HỆ THỐNG ĐIỀU HÒA TRUNG TÂM ĐANG CÓ TRÊN THỊ TRƯỜNG VIỆT NAM NHƯ SAU:
- VRF LG MULTI V IV
- VRF SAMSUNG DVMS
- VRF TOSHIBA SMMS
 Sự ra đời của hệ thống điều hòa không khí trung tâm VRV của daikin vào năm 1982 đã đánh dấu một bước tiến quan trọng cho ngành điều hòa không khí. Qua gần 30 năm nghiên cứu và phát triển hê thống VRV đã ngày càng hoàn thiện về công nghệ được ứng dụng rộng rãi trong các tòa nhà văn phòng, khách sạn cao tầng, vì có những ưu điểm như tiết kiệm năng lượng, tiết kiệm chi phí vật tư, tiết kiệm không gian và thời gian lắp đặt, tiết kiệm chi phí vận hành với độ tự động hòa cao, có thể hoạt động liên tục không cần công nhân vận hành.
CÁC ƯU ĐIỂM CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM DAIKIN VRV IV S
1. DÀN LẠNH
VRV IV S đa dạng kiểu dáng dàn lạnh, phù hợp cho mọi không gian kiến trúc. Các dàn lạnh của VRV IV S được thiết kế một cách tinh tế với 20 kiểu dáng và 99 model sang trọng, điển hình như:

Hệ thống điều hòa không khí trung tâm VRV IV  DAIKIN một dàn nóng có thể kết nối được với nhiều dàn lạnh với các công suất khác nhau từ 1HP đến 10HP, tạo sự linh hoạt trong thiết kế tính toán để phù hợp với các phòng nhỏ như phòng ngủ đến hội trường lớn. Công suất kết nối tối đa đến 64 dàn lạnh cho 1 dàn nóng

Hệ thống điều hòa không khí trung tâm VRV IV Daikin có thể kết nối với AHU là thiết bị xử lý không khí AHU của Daikin có thể kết nối với hệ thống VRV IV tạo thành một hệ thống đồng nhất.

CÁC TÍNH NĂNG CHÍNH CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM DAIKIN VRV IV

1. HIỆU SUẤT VẬN HÀNH TỐI ƯU

Hệ thống điều hòa không khí trung tâm Daikin VRV IV dãy sản phẩm được mở rộng gồm 3 loại:

- VRV IV Loại COP cao tiết kiệm điện năng.

VRV IV Loại này có phép tiết kiệm điện năng, với dãy công suất từ 12HP-50HP.

- VRV IV loại tiết kiệm diện tích với thiết kế dàn nóng nhỏ gọn

Sản phẩm mới với thiết kế gọn nhẹ 18 HP-50 HP với 17 kiểu model mới

- VRV IV loại tiêu chuẩn

Cung cấp công suất lên đến 60HP, 6HP-60 HP với 3 model mới


2. HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN TIẾT KIỆM ĐIỆN NĂNG
Daikin VRV IV có tính năng VRT đó là công suất thay đổi theo nhiệt độ của môi chất lạnh. Đó là Công nghệ tiết kiệm điện năng tiên tiến cho VRV.
Hệ thống VRV IV hiện nay sử dụng công nghệ VRT. VRT tự động điều chỉnh nhiệt độ làm lạnh theo nhu cầu của từng khu vực và điều kiện thời tiết, do đó cải thiện hiệu suất năng lượng thường niên và duy trì sự thoải mái. Với công nghệ tiên tiến này, chi phí vận hành được giảm xuống thấp nhất.
Điện năng tiêu thụ của VRV IV  được giảm xuống bằng cách nào?
chế độ làm lạnh, nhiệt độ bay hơi (Te) tăng lên để giảm thiểu tối đa sự chênh lệch với nhiệt độ ngưng tụ. Ở chế độ sưởi, nhiệt độ ngưng tụ (Tc) giảm xuống để giảm thiểu tối đa sự chênh lệch đối với nhiệt độ bay hơi. Như vậy, máy nén sẽ làm việc ít hơn làm giảm điện năng tiêu thụ.

Sự thay đổi của nhiệt độ bay hơi và COP phụ thuộc vào sự thay đổi tải nhiệt trong không gian điều hòa

VRV IV Daikin áp dụng công nghệ VRT nhằm tiết kiệm điện năng và ngăn tình trạng quá lạnh hoặc quá nóng.

Công nghệ VRT trong hệ thống VRV IV Daikin giúp máy lạnh  làm lạnh nhanh hơn rút ngắn thời gian ổn định nhiệt độ.

Công nghệ VRT của hệ thống VRV có 3 chế độ cho máy lạnh hoạt động đó là:

- Chế độ mạnh mẽ:

  • Công suất có thể được đẩy lên trên 100% khi cần thiết. Nhiệt độ môi chất lạnh có thể xuống thấp hơn khi làm lạnh (lên cao hơn khi làm nóng) so với nhiệt độ cài đặt thấp nhất (cao nhất khi làm nóng).
  • Ưu tiên tốc độ phản ứng rất nhanh. Nhiệt độ môi chất lạnh giảm xuống (hoặc lên cao khi làm nóng) nhanh để giữ
    nhiệt độ ổn định

- Chế độ nhanh:

  • Ưu tiên tốc độ phản ứng nhanh. Nhiệt độ môi chất lạnh giảm xuống (hoặc lên cao khi làm nóng) nhanh để giữ nhiệt độ ổn định.

- Chế độ êm dịu:

  •  Ưu tiên hiệu suất Nhiệt độ môi chất lạnh giảm xuống (hoặc lên cao khi làm nóng) từ từ ưu tiên cho hiệu suất của hệ thống thay vì tốc độ phản ứng
Công nghệ VRT của Hệ thống điều hòa VRV IV phát huy tốt khi sử dụng trong những trường hợp
  • Chỉ làm lạnh những khu vực có sự chênh lệch nhiệt độ hàng ngày

VRT đặc biệt hiệu quả vào ban đem khi nhiệt độ xuống thấp.

  • Làm lạnh/sưởi khu vực có những thời điểm nhiệt độ ngoài trời ôn hòa.

VRT đặc biệt hiệu quả đối với giai đoạn trung gian.

Hệ thống điều hòa không khí trung tâm VRV IV Daikin tiết kiệm điện năng hiệu quả là nhờ vào các ứng dụng tiên tiến giúp đạt được hiệu suất vận hành cao. Trong đó sử dụng công nghệ máy nén biến tần là quan trọng nhất

Máy nén biến tần DC trong hệ thống VRV IV có kích thước nhỏ công suất lớn. Máy nén biến tần công suất lớn sử dụng vật liệu độ bền cao, tạo ra máy nén 12 HP với kích thước chỉ 8HP.

- Dàn nóng hệ thống điều hòa không khí trung tâm VRV IV Daikin là hãng duy nhất áp dụng động cơ ODM với tính năng quay ổn định và hiệu quả về mặt thể tích cho động cơ quạt của dàn nóng.

Ưu điểm của ODM: Nhờ đường kính rotor lớn, Mô men xoắn lớn với cùng lực điện từ Vòng quay ổn định ở mọi tốc độ, có thể vận hành với số vòng quay ít.

Hệ thống điều hòa không khí trung tâm VRV IV Daikin, dàn nóng có dàn trao đổi nhiệt tích hợp cao. Điều này sẽ cải thiện đặc tính bằng cách tăng diện tích dàn trao đổi nhiệt trong khi không thay đổi không gian lắp đặt. Đặc tính của dàn trao đổi nhiệt tích hợp cao hơn hẳn (tăng số hàng, giảm bước cánh) giảm trợ lực gió bằng cách thay ống đồng đến Ø7.

---> Tất cả các điều trên giúp cho hệ thống máy lạnh trung tâm VRV IV của Daikin tiết kiệm điện năng hơn. và sau đây là bảng thông số chỉ số COP của VRV IV.

- Hiệu suất COP của VRV IV Daikin khi tải 100%

 - Hiệu suất COP của VRV IV Daikin khi tải 50%

- Với VRV IV công suất 10 HP hiệu suất COP tiết kiệm điện là cao nhất


3. HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN CÓ THIẾT KẾ CẢI TIẾN GIÚP TIẾT KIỆM ĐƯỢC KHÔNG GIAN LẮP ĐẶT.

Là một nhà phát minh hàng đầu thế giới, Daikin đã đạt được tiến bộ vượt bậc trong việc kết hợp 2 mô đun máy truyền thống thành 1 mô đun dành cho model 20 HP. Điều này cho phép giảm 43% diện tích lắp đặt so với model 20 HP của hệ thống VRV III.

Daikin Với niềm đam mê không giới hạn trong việc mang lại một sản phẩm chất lượng cao và những giải pháp công nghệ tiên tiến, model 20 HP mới được thiết kế với những lợi ích sau:

a. Gia tăng diện tích bề mặt của dàn trao đổi nhiệt

Dàn trao đổi nhiệt 4 mặt đặc biệt đảm bảo đủ diện tích bề mặt cho việc trao đổi nhiệt so với dàn trao đổi nhiệt 3 mặt truyền thống. Đặc điểm này cải thiện hiệu suất tản nhiệt mà không cần gia tăng diện tích dàn nóng.

b. VRV IV DAIKIN dễ bảo trì

Với thiết kế của hệ thống VRV III trước đây, các thành phần điện thường được đặt ở mặt trước. Do đó cần tháo rời toàn bộ trước khi thực hiện bảo trì.

Với thiết kế mới, các thành phần điện được đặt phía trên giúp thuận tiện cho quá trì bảo trì.

Ngoài ra, dàn trao đổi nhiệt ở mặt bên có thể được mở rộng tại vị trí của các thành phần điện trước kia giúp gia tăng hiệu suất hoạt động của dàn tản nhiệt.

c. Hệ thống Điều hòa trung tâm VRV IV Daikin các hệ thống điện của dàn nóng được làm mát đầy đủ. Giúp cho hệ thống VRV IV hoạt động bền bỉ và ổn định

Hệ VRV IV mới được thiết kế với hộp điện đặt bên trên ở giữa khu vực áp suất thấp và cao. Thiết kế này cho phép lưu lượng gió lớn hơn đi từ áp suất thấp đến áp suất cao do chênh lệch áp suất cao hơn.

Những lỗ nhỏ được tạo ra trong hộp điện gần đường vào của quạt thổi, vì thế có thể đạt được mức chên lệch áp suất đáng kể so với VRV III.


d. Một đặc điểm nổi bật của Dàn nóng hệ thống điều hòa không khí trung tâm Daikin VRV IV đó là ở thiết kế quạt giải nhiệt mới. Một trong các yếu tố khiến hệ thống máy lạnh hoạt động kém hiệu quả, hiệu suất thấp và tuổi thọ giảm là do quạt giải nhiệt ở dàn nóng không giải nhiệt tốt do các yếu tố tự nhiên và vị trí lắp đặt. Nên hệ thống VRV IV Daikin với thiết kế mới đã loại bỏ hiện tượng trở hút của quạt, giúp quạt giải nhiệt tốt cho dàn nóng máy lạnh mà không ảnh hưởng đến lưu lượng gió của quạt, các thành phần điện được thiết kế lại đặt ở phía trên tận dụng không gian chết ở các model VRV III. Việc làm loại bỏ hiện tượng trở hút.

BẢNG THÔNG SỐ KỸ THUẬT CỦA DÀN NÓNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN DÒNG TIÊU CHUẨN MỘT CHIỀU LẠNH RXQ10TAYM(E)-10HP:

ModelRXQ10TAYM(E)
Tổ hợp kết nối
Điện nguồnHệ thống 3 pha, 4 dây, 380–415 V, 50 Hz
Công suất làm lạnhkcal/h24,100
Btu/h95,500
kw28.0
Công suất sưởikcal/h
Btu/h
kw
Điện năng tiêu thụLàm lạnhkw6.88
Sưởikw
Điều khiển công suất%16-100
Vỏ máy Trắng ngà
Máy nénLoại Soắn ốc
Công suấtkw4.1X1
lưu lượng gió m3/phút165
Độ ồn  dB(A)57
kích thước (Cao x Rộng x Dày)mm1,657X930X765
Trọng lượng máyKg195
Kết nối ốngLỏng (hàn kín) 9.5
Hơi (hàn kín)22.2
Môi chất lạnh LoạiR-410A
Lượng nạp 5.9
Phạm vi hoạt độngLàm lạnhºCDB-5 đến 49
