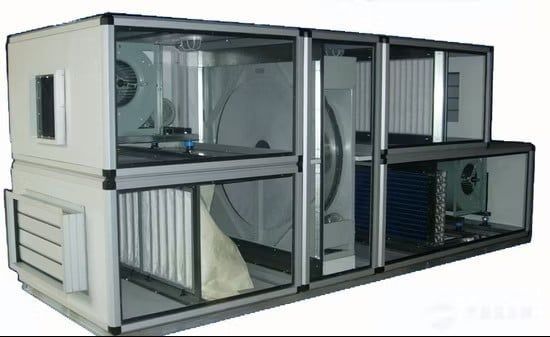

💨 Hệ thống thu hồi nhiệt AHU COOLWIN CWH-30HP
- Mẫu: CWH-30HP
- Lưu lượng gió: 15.000m³/h
- Công suất lạnh: 79.8kW / 30HP
AHU thu hồi nhiệt

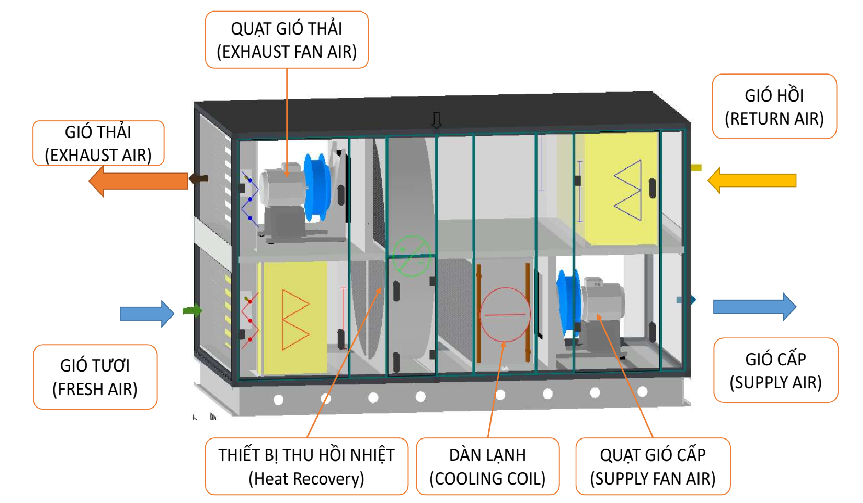

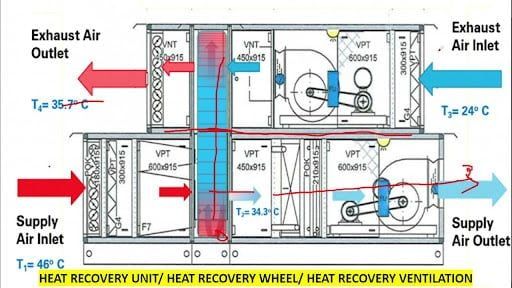

Heat Recovery AHU là gì?
Heat Recovery AHU (viết tắt của Heat Recovery Air Treatment Unit ) là loại AHU (Air Treatment Unit – thiết bị xử lý không khí) được tích hợp bộ thu hồi nhiệt để tái sử dụng năng lượng từ không khí thải , giúp tiết kiệm điện năng và nâng cao hiệu quả vận hành hệ thống HVAC.
Cấu hình tạo Heat Recovery AHU thường bao gồm:
Bộ trao đổi nhiệt thu hồi nhiệt (Hệ thống thu hồi nhiệt)
→ Có thể là bánh xe nhiệt (quay), dạng tấm (tấm), ống nhiệt (ống dẫn nhiệt), hoặc hệ thống cuộn dây tuần hoàn nước.
Coil lạnh/nóng (Cooling/Heating Coil)
→ Làm lạnh hoặc hệ thống không khí sau khi qua bộ thu hồi.
Quạt cấp và quạt hồi phục (Quạt cung cấp & xả)
→ Tạo dòng khí và khí thải.
Bộ lọc không khí (Air Filters)
→ Lọc bụi, vi khuẩn, tạp chất.

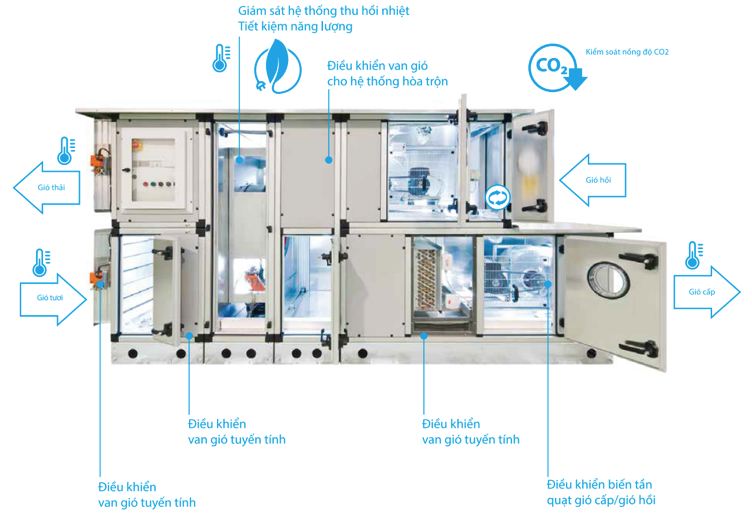

Bộ điều khiển (Controller/BMS Interface)
→ Quản lý nhiệt độ, lưu lượng, tốc độ quạt…
Ưu điểm của AHU thu hồi nhiệt:
| Ưu điểm | Giải thích |
| ✅Tiết kiệm năng lượng | Giảm tải cho cuộn dây lạnh/nóng → tiết kiệm chi phí vận hành. |
| ✅ Tăng hiệu suất hệ thống HVAC | Tái sử dụng nhiệt/ẩm từ khí thải. |
| ✅ Cải thiện chất lượng không khí | Cung cấp khí tươi liên tục mà vẫn giữ được nhiệt độ mong muốn. |
| ✅ Cải thiện môi trường tốt hơn | Giảm phát thải CO₂ nhờ giảm tiêu thụ năng lượng. |
Ứng dụng phổ biến:
Văn phòng, trung tâm thương mại
Bệnh viện, phòng sạch
Trường học, nhà sản xuất máy móc
Dự án công trình xanh (LEED, LOTUS...)
| Các thành phần và vị trí | |
| |
| Thành phần | Vị trí trong sơ đồ |
| Van gió tươi / van gió thải | Trước bộ thu nhiệt |
| Bộ lọc không khí | Trước &/hoặc sau bộ thu hồi nhiệt |
| Bộ thu hồi nhiệt (Thiết bị thu hồi nhiệt) | Giữa luồng gió tươi & luồng gió thải |
| Coil lạnh / coil nhiệt | Sau bộ thu hồi nhiệt |
| Quạt cấp & quạt thải | Sau bộ xử lý nhiệt / lọc |
| Bảng điều khiển / cảm biến | Tổng thể |
| | |
| PHÂN LOẠI HỆ THU HỒI NHIỆT THEO NGUYÊN LÝ HOẠT ĐỘNG |
| | | |
| Loại hệ thu hồi | Tên tiếng Anh | Đặc điểm chính |
| Bánh xe thu hồi nhiệt | Bánh xe thu hồi nhiệt / Bánh xe quay | - Trao đổi nhiệt và hiệu quả cao (hiệu suất ~70–85%) |
| - Có loại nhạy cảm (nhiệt khô) và entanpy (nhiệt ẩm) |
| - Cần motor quay bánh xe |
| Trao đổi nhiệt dạng tấm | Trao đổi nhiệt dạng tấm | - Không có bộ phận chuyển động |
| - Hiệu suất ~50–70% |
| - Khí không được trộn giữa hai dòng |
| Ống nhiệt | Ống dẫn nhiệt | - Sử dụng môi chất bay hơi thụ động để truyền nhiệt |
| - Không cần cấp điện, không có cơ sở chuyển động |

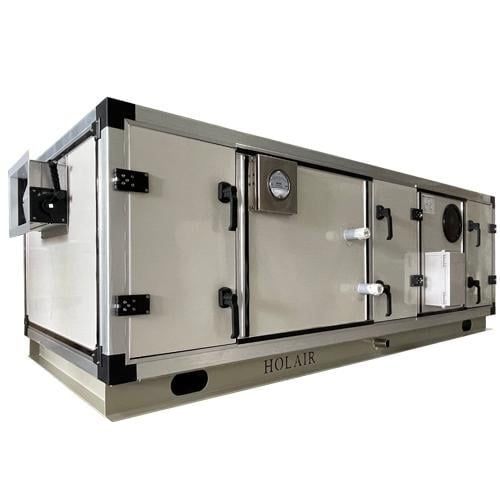

CẤU TẠO CHÍNH CỦA AHU COOLWIN
1. Khung thiết bị:
Vật liệu: Nhôm định hình cao cấp
Đặc điểm: Khỏe mạnh, chống cầu nhiệt, dễ gắn ráp & bảo trì
2. Panel cách nhiệt:
Lớp ngoài: Tôn sơn tĩnh điện dày 0.45mm
Lõi trong: Tỷ lệ bọt PU 40kg/m³
Ưu điểm: Cách nhiệt, cách âm, chống cháy và chống tĩnh điện
Ưu điểm vỏ và khung của AHU Coolwin:
i) Tăng hiệu suất – Cải thiện hiệu suất của hệ thống bằng cách giảm nhiệt độ.
ii) Giảm thiểu lượng hơi nước trong thiết bị – Ngưng hơi nước bên ngoài có khả năng gây hư hỏng hoặc tạo ra các tình trạng nguy hiểm.
iii) Khả năng sử dụng hơi ẩm xâm nhập vào bên trong tấm pin có thể làm giảm khả năng cách nhiệt, loại bỏ nhờ hồ sơ nhiệt này.
iv) Ngắt điện để tiết kiệm năng lượng.
v) Cải thiện khả năng âm thanh.
3. Chân đế chịu lực:
- Vật liệu: Thép mạ kẽm nhúng nóng – chống ăn mòn vượt trội
- Tiêu chuẩn chiều cao: 100 mm (có thể tùy chỉnh)
- Thiết kế chắc chắn – Linh hoạt được lắp đặt trên nhiều thiết bị
4. Cách lại quạt tích hợp trong AHU Coolwin
Quạt truyền động trực tiếp (Quạt cắm)
Ưu điểm của Plug Fan:
Hiệu suất cao – Tiết kiệm năng lượng nhờ thiết kế cánh cong ngược.
Giảm bớt chi phí thực hiện – Không có vỏ bọc nên lưu hiệu quả thông tin hơn.
Cài đặt & bảo trì dễ dàng – Cấu hình đơn giản, dễ tiếp cận để bảo vệ sinh thái, sửa chữa.
Độ ồn thấp – Hoạt động tiểu ái, phù hợp môi trường yêu cầu tiếng ồn thấp.
Tương thích tần số biến tần (VFD) – Điều chỉnh tốc độ dễ dàng, tối ưu tiết kiệm điện.
Tiết kiệm không gian – Thiết kế gọn gàng, linh hoạt trong lắp đặt.
Độ bền cao – Vật liệu tốt, chống ăn mòn, tuổi thọ lâu dài.
Cao biến tùy chỉnh – Hợp nhất nhanh chóng vào các hệ thống HVAC, AHU, phòng sạch...
Quạt ly tâm
Ưu điểm của quạt ly tâm
- Tạo hiệu suất cao → Phù hợp với hệ thống ống dài hoặc có năng lực lớn hơn.
- Hiệu suất ổn định → Duy trì lưu lượng và ứng dụng ổn định trong quá trình thay đổi hoạt động.
- Độ bền cao → Kết cấu chắc chắn, hoạt động tốt trong môi trường khắc nghiệt (bụi, ẩm, hóa chất...).
- Lọc và làm sạch không khí tốt → Thường dùng trong hệ thống hút bụi, thông gió, lọc khí.
- Đa dạng loài → Có nhiều loại cánh (cánh cong thuận – cong về phía trước, cong ngược – cong về phía sau, cánh thẳng…) phù hợp với các mục đích sử dụng khác nhau.
- Hiệu quả cách âm và chống rung tốt → Thường được thiết kế kèm theo giảm chấn động và cách âm vật liệu.
- Khả năng kết hợp với biến tần (VFD) → Linh hoạt điều chỉnh lưu lượng và tiết kiệm điện.
- Ứng dụng rộng rãi → Sử dụng trong HVAC, nhà sạch, hệ thống hút bụi, phòng
• Quạt EC
Ưu điểm của quạt EC:
Tiết kiệm điện năng cao
→ Hiệu suất lên đến 90%, tiết kiệm 30–50% điện so với quạt AC.
Điều khiển tốc độ dễ dàng
→ Tích hợp sẵn mạch điều khiển, không cần dùng biến tần (VFD).
Hoạt động êm ái – độ ồn thấp
→ Động cơ không chổi than, giảm rung và tiếng ồn.
Tuổi thọ cao – Ít bảo trì
→ Ít hao mòn cơ khí, phù hợp vận hành lâu dài.
Kích thước nhỏ gọn – Dễ lắp đặt
→ Tích hợp driver trong thân quạt, tiết kiệm không gian.
Thông minh & tự động hóa
→ Điều chỉnh theo tín hiệu từ cảm biến (nhiệt độ, áp suất, CO₂…), dễ tích hợp BMS
5. Dàn trao đổi nhiệt
• Dàn trao đổi nhiệt bằng nước (Water Coil)
Ưu điểm của dàn coil nước:
Trao đổi nhiệt hiệu quả cao
→ Giúp làm lạnh hoặc sưởi ấm không khí nhanh chóng.
Tiết kiệm năng lượng
→ Hiệu suất cao, đặc biệt khi kết hợp với hệ thống chiller trung tâm.
Dễ điều khiển nhiệt độ
→ Linh hoạt điều chỉnh lưu lượng nước để kiểm soát nhiệt độ chính xác.
Vận hành êm ái
→ Không tạo ra tiếng ồn như dàn gas nén trực tiếp.
An toàn và thân thiện môi trường
→ Không chứa môi chất lạnh trực tiếp trong không gian xử lý không khí.
Tuổi thọ cao – Dễ bảo trì
→ Cấu tạo đơn giản, chỉ cần vệ sinh định kỳ bề mặt cánh tản nhiệt.
Phù hợp cho nhiều ứng dụng
→ AHU, FCU, phòng sạch, tòa nhà thương mại, nhà máy, bệnh viện.
• Dàn trao đổi nhiệt bằng gas (DX Coil)
Ưu điểm của dàn DX Coil:
Làm lạnh nhanh, hiệu quả cao
→ Môi chất lạnh bay hơi trực tiếp trong coil giúp trao đổi nhiệt nhanh chóng.
Thiết kế nhỏ gọn
→ Không cần hệ thống nước lạnh → tiết kiệm không gian và chi phí đầu tư ban đầu.
Lắp đặt đơn giản
→ Dễ tích hợp với máy lạnh cục bộ, VRV/VRF hoặc AHU loại DX.
Chi phí đầu tư ban đầu thấp
→ Không cần chiller, bơm nước, đường ống nước lạnh...
Phù hợp với các khu vực nhỏ/lẻ
→ Thích hợp cho văn phòng nhỏ, cửa hàng, khu vực độc lập...
Bảo trì đơn giản hơn hệ thống nước lạnh
→ Không có rủi ro rò rỉ nước, đóng cặn như dàn coil nước.
So sánh:
| Tiêu chí | DX Coil | Water Coil |
| Nguồn lạnh | Môi chất lạnh trực tiếp | Nước lạnh từ chiller |
| Làm lạnh | Nhanh hơn | Ổn định, hiệu quả dài hạn |
| Chi phí đầu tư | Thấp | Cao hơn (có chiller, bơm) |
| Bảo trì | Đơn giản hơn | Phức tạp hơn |
6. Bộ thu hồi nhiệt:

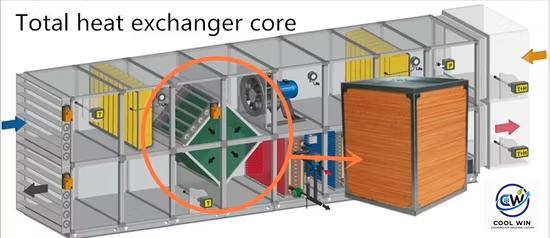

Bộ trao đổi nhiệt dạng tấm
Ưu điểm bộ trao đổi nhiệt dạng tấm:
- Không có bộ phận chuyển động
- Hiệu suất ~50–70%
- Khí không bị trộn lẫn giữa hai dòng
Bánh xe thu hồi nhiệt
Ưu điểm bánh xe thu hồi nhiệt:
- Trao đổi nhiệt và ẩm hiệu quả cao (hiệu suất ~70–85%)
- Có dạng sensible (nhiệt khô) và enthalpy (nhiệt ẩm)
- Cần motor quay bánh xe
6. Bộ lọc khí:
7. Máng nước ngưng:
Thu gom nước sôi từ dàn trao đổi nhiệt
Vật liệu INOX 304
Dẫn nước ra ngoài, tránh giảm và gây hư hỏng tình trạng
cách nhiệt bằng bọt giúp chống sương và giữ nhiệt hiệu quả

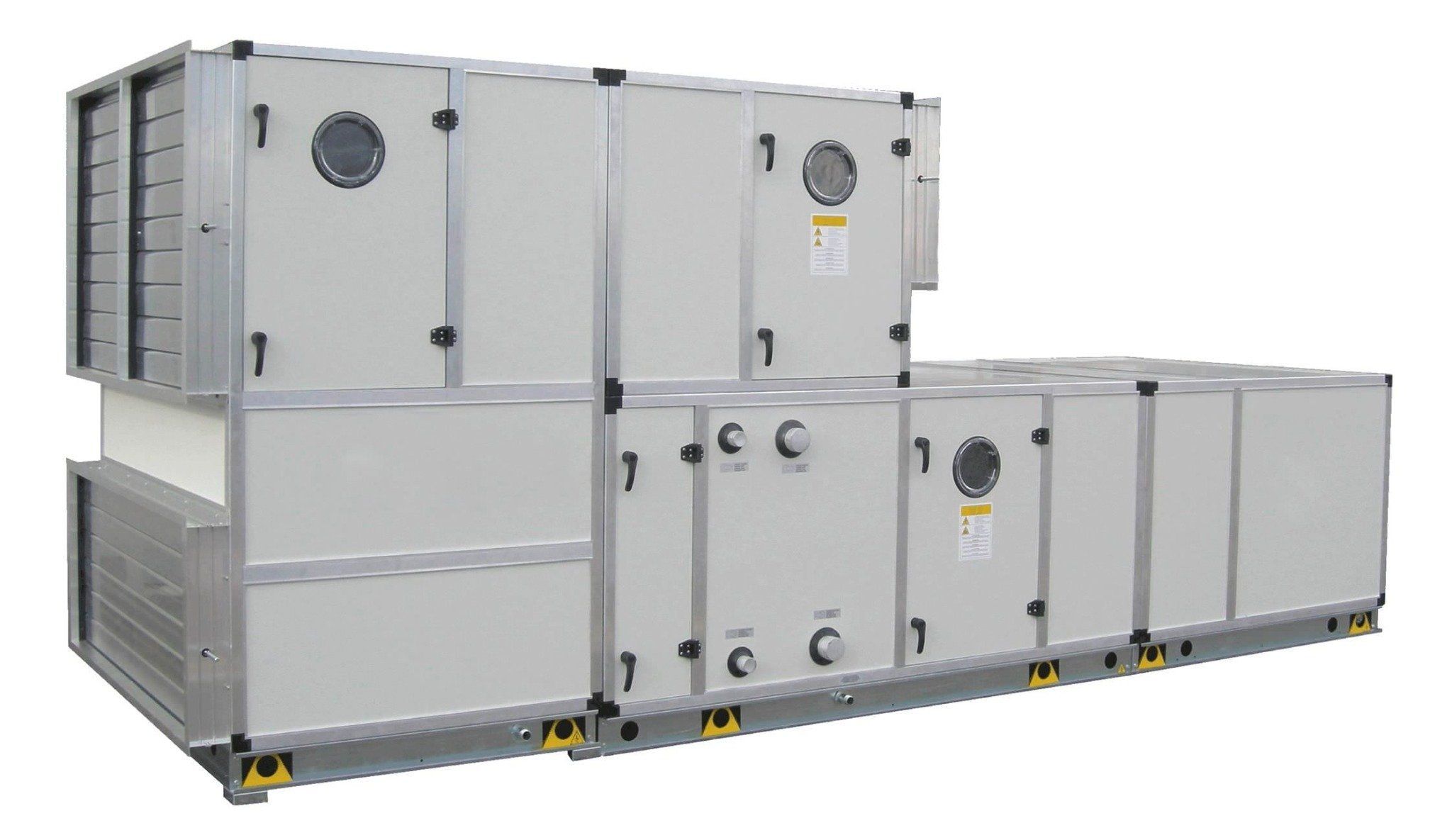

ĐƠN VỊ XỬ LÝ KHÔNG KHÍ MÔ HÌNH LOẠI TIÊU CHUẨN

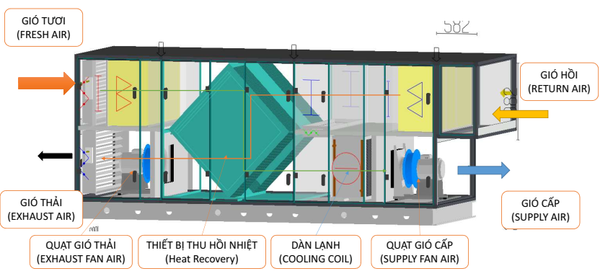

- AHU THU HỒI NHIỆT (Heat Recovery AHU) dạng tấm:
- AHU THU HỒI NHIỆT (Heat Recovery AHU) dạng bánh xe
Thông số kỹ thuật:
Chúng tôi sẵn sàng hỗ trợ bạn lựa chọn mô hình AHU phù hợp nhất với ngân sách, yêu cầu kỹ thuật và điều kiện công trình thực tế.
