Ứng dụng của quạt Hút gắn ống Inline ly tâm (Inline centrifugal fans)
- quạt cung cấp và thông gió hệ thống thông gió được cài đặt trong cơ sở nhỏ.
- Quạt gắn trong không gian trần hẹp
- Quạt tương thích với các ống dẫn khí tròn Ø 80 đến 100 mm.

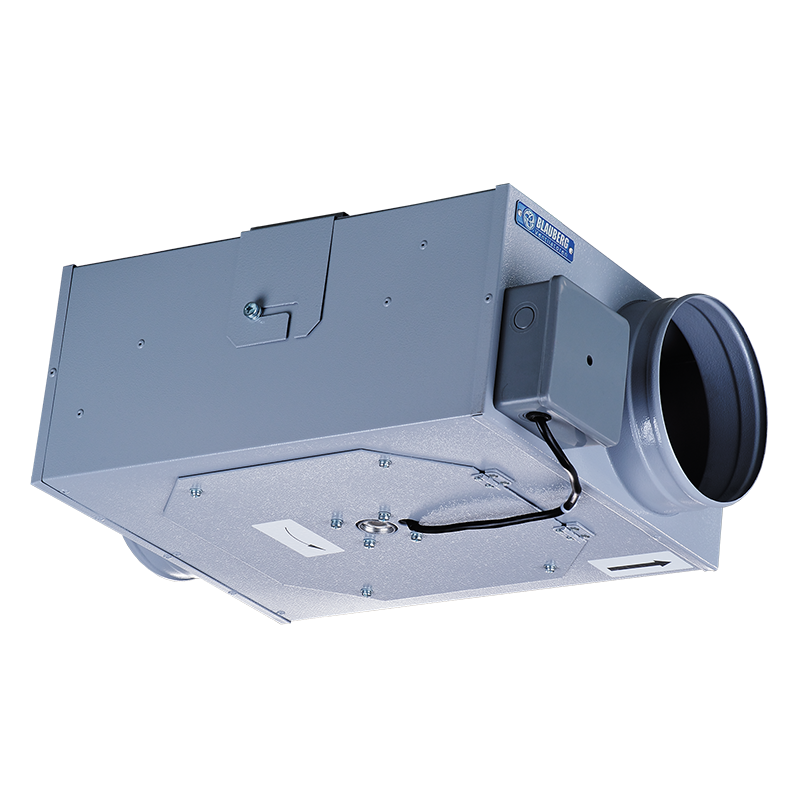

THIẾT KẾ CỦA QUẠT CÔNG NGHIỆP BLAUBERG INLINE LY TÂM
- Vỏ quạt làm bằng thép nhỏ gọn phủ bằng lớp phủ polymer đặc biệt.
- Quạt có chiều cao chỉ 90mm
- Nhiều thay đổi số lượng đường ống kết nối bao gồm từ 1 đến 6 vòi hút như sau:
- Quạt được thiết kế dễ dàng bảo trì động cơ mà không cần tháo dỡ quạt và ống dẫn khí.
ĐỘNG CƠ CỦA QUẠT CÔNG NGHIEP INLINE LY TÂM BLAUBERG
- Động cơ rotor một pha ba tốc độ với cánh quạt ly tâm làm bằng thép mạ kẽm.
- Cánh quạt có lưỡi cong phía trước cho áp suất cao trong hệ thống ống dẫn.
- Được trang bị vòng bi cho tuổi thọ dài hơn.
- Tích hợp bảo vệ nhiệt với khởi động lại tự động.
- Cánh quạt được cân bằng động.
KIỂM SOÁT TỐC ĐỘ CỦA QUẠT CÔNG NGHIÊP INLINE BLAUBERG
- Điều khiển tốc độ quạt tự động như một chức năng chống không khí trong hệ thống ống dẫn cung cấp tốc độ dòng khí vĩnh viễn.
- Công tắc tốc độ ba nút cung cấp điều khiển tốc độ thủ công. Có sẵn khi đặt hàng.
- Điều khiển tốc độ hoặc điều khiển tốc độ bằng bộ điều khiển tốc độ tự động hoặc thyristor (có sẵn khi đặt hàng) được kết nối với đầu cuối tốc độ tối đa của động cơ.
LẮP ĐẶT QUẠT BLAUBERG
- Do thiết kế nhỏ gọn, quạt là giải pháp lý tưởng để lắp trong không gian hạn chế, bao gồm cả không gian phía sau trần giả.
- Quạt có thể lắp đặt bất kỳ vị trí lắp đặt nào.
- Tường hoặc trần gắn với khung cố định được cung cấp như một tiêu chuẩn.
- Các ống dẫn khí mềm được cố định trên các đầu nối quạt với kẹp.
BẢNG THÔNG SỐ KỸ THUẬT CỦA QUẠT CÔNG NGHIỆP INLINE LY TÂM BLAUBERG
| THAM SỐ | BOX-R 80 (1 TỐC ĐỘ) | BOX-R 80 (2 TỐC ĐỘ) | BOX-R 80 (3 TỐC ĐỘ) | ĐƠN VỊ ĐO LƯỜNG |
|---|
| Vôn | 230 | 230 | 230 | V |
| Tần số | 50 | 50 | 50 | Hz |
| Công suất điện | 20 | 26 | 45 | W |
| Dòng điện | 0,32 | 0,34 | 0,4 | A |
| Lưu lượng không khí tối đa | 88 | 130 | 162 | m³ / h |
| Mức áp suất âm ở khoảng cách 3 m | 32 | 35 | 43 | dB (a) |
| RPM | 1400 | 1800 | 2600 | phút -1 |
| Nhiệt độ hoạt động tối đa | 50 | 50 | 50 | ° С |
| Động cơ EC | Không | Không | Không | - - |
| Tỷ lệ Bảo vệ Xâm nhập | IPX4 | IPX4 | IPX4 | - - |
| Vật liệu của vỏ quạt | thép tráng polymer | thép tráng polymer | thép tráng polymer | - - |
| Gắn ngoài trời | Không | Không | Không | - - |
| Vỏ cách âm | Không | Không | Không | - - |
| Ống dẫn khí | cho ống dẫn khí tròn | cho ống dẫn khí tròn | cho ống dẫn khí tròn | - - |
| Đường kính ống kết nối | 80 | 80 | 80 | mm |
| Thiết kế | ly tâm | ly tâm | ly tâm | - - |
| Kiểu | Xả, cung cấp | Xả, cung cấp | Xả, cung cấp | - - |
| SEC Class | C | C | C | - - |
| Cân nặng | 3.2 | 3.2 | 3.2 | Kilôgam |
| Gắn kết | Inline | Inline | Inline | - - |
BẢNG THÔNG SỐ KÍCH THƯỚC CỦA QUẠT CÔNG NGHIỆP INLINE LY TÂM BLAUBERG BOX R80
THÔNG SỐ KỸ THUẬT CỦA QUẠT CÔNG NGHIỆP INLINE LY TÂM BLAUBERG
CATALOGUE INLINE CENTRIFUGLA FANS TẠI ĐÂY
