Ứng dụng của quạt Hút công nghiêp Blauberg LOẠI LY TÂM CÁCH ÂM (Sound-Insulated centrifugal)

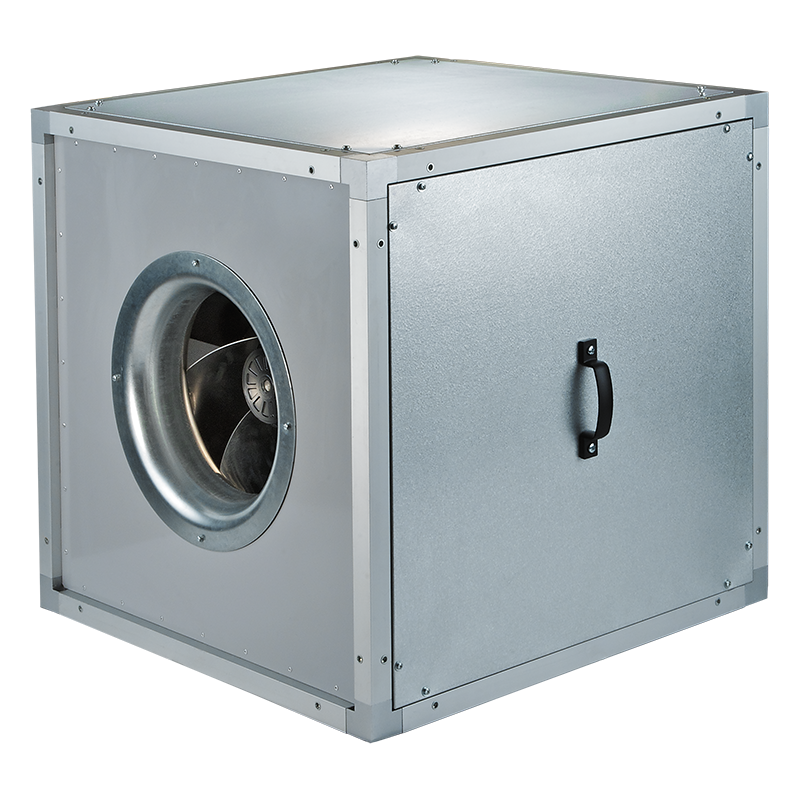

Tổng Quan về Quạt Công Nghiệp Ly Tâm Cách Âm Blauberg
Quạt cung cấp và thông gió Blauberg được thiết kế đặc biệt cho các hệ thống thông gió yêu cầu mức độ tiếng ồn thấp, mang đến hiệu suất cao và khả năng ứng dụng đa dạng trong nhiều môi trường công nghiệp khác nhau. Quạt Blauberg nổi bật với thiết kế vỏ bọc có khả năng cách âm và chống ăn mòn, phù hợp với các ứng dụng đòi hỏi độ bền cao và hiệu quả trong việc kiểm soát tiếng ồn.
Thông Số Kỹ Thuật Chung:
Ứng dụng:
Quạt thích hợp sử dụng như các thành phần riêng biệt trong các hệ thống xử lý không khí.
Tương thích với các ống dẫn khí có đường kính từ Ø 355 đến 710 mm hoặc các ống dẫn hình chữ nhật với kích thước 500x500 mm hoặc 1000x1000 mm.
Thiết Kế Của Quạt:
Vỏ bọc: Khung nhôm với tấm ốp da bọc cách nhiệt hai lớp, chất liệu aluzinc có thể tháo rời, bảo vệ quạt khỏi ăn mòn và tăng khả năng cách âm.
Lớp cách âm: Bên trong quạt được phủ len khoáng sản không cháy dày 20 mm, đảm bảo giảm tiếng ồn trong quá trình hoạt động.
Vị trí tấm cách âm: Tấm cách âm có thể điều chỉnh theo luồng không khí theo hướng nội tuyến hoặc 90° để tối ưu hóa hiệu suất quạt.
Đặc điểm vỏ quạt:
Vỏ quạt có tính năng chống ăn mòn và cách âm, rất phù hợp để lắp đặt ngoài trời.
Đầu nối: Các đầu nối hấp thụ rung động (vuông hoặc tròn) giúp kết nối chặt chẽ với các ống dẫn khí.
Động Cơ và Điều Kiện Vận Hành:
Động cơ:
Động cơ không đồng bộ với hai, bốn hoặc sáu cực và cánh quạt ly tâm có lưỡi cong ngược.
Động cơ có thể được điều chỉnh một pha (E) hoặc ba pha (D).
Vòng bi được trang bị giúp tăng tuổi thọ động cơ và bảo vệ quá nhiệt qua các công tắc nhiệt tích hợp.
Các công tắc nhiệt có thể kết nối với bộ điều khiển bảo vệ quá tải và các thiết bị điều khiển tốc độ như bộ điều khiển thyristor.
Kiểm soát tốc độ:
Lắp Đặt Quạt:
Hệ thống lắp đặt:
Quạt có thể được lắp đặt vào các ống dẫn khí tròn hoặc hình chữ nhật. Kết nối được thực hiện thông qua các đầu nối hấp thụ rung động linh hoạt, phù hợp với nhiều loại đường kính khác nhau.
Điện nguồn: Nguồn điện được cung cấp qua hộp thiết bị đầu cuối ngoài, giúp dễ dàng kết nối và bảo trì.
Lắp đặt ngoài trời: Trong trường hợp lắp đặt ngoài trời, quạt có thể được trang bị nắp bảo vệ phía trên (dòng RSD-IV) hoặc nắp ngoài (dòng AH-IV series) để bảo vệ các điểm vào/ra không khí khỏi tác động của môi trường.
Các Lợi Ích Chính:
Giảm tiếng ồn: Thiết kế cách âm đặc biệt giúp giảm tiếng ồn trong quá trình vận hành, rất phù hợp cho các môi trường yêu cầu kiểm soát tiếng ồn như các cơ sở sản xuất hoặc văn phòng.
Bền bỉ và tiết kiệm năng lượng: Với động cơ chất lượng cao và thiết kế chống ăn mòn, quạt có thể hoạt động hiệu quả trong các điều kiện khắc nghiệt và có tuổi thọ cao.
Dễ dàng lắp đặt và bảo trì: Quạt được thiết kế dễ dàng lắp đặt và bảo trì, với các kết nối linh hoạt và nguồn điện dễ dàng cài đặt.
Bảng Thông Số Kỹ Thuật Quạt Công Nghiệp Ly Tâm Cách Âm Blauberg: Iso V-450 4E
| PARAMETER | ISO-V 450 4E | MEASUREMENT UNIT |
|---|
| Voltage | 230 | V |
| Phase | 1 | ~ |
| Frequency | 50/60 | Hz |
| Power | 680 | W |
| Current | 3.0 | A |
| Max. air flow at air flow direction (direct air flow) | 4930 | m³/h |
| Max. air flow at air flow direction (perpendicular air flow) | 5630 | m³/h |
| Sound pressure level at 3 m distance | 53 | dB(A) |
| RPM | 1250 | min-1 |
| Max. operating temperature | -40 +70 | °C |
| EC motor | No | - |
| Ingress protection rating | IPX4 | - |
| Outdoor mounting | Yes | - |
| Sound-insulated casing | Yes | - |
| Air duct | For round air ducts | - |
| Design | Centrifugal | - |
| Type | Exhaust, Supply | - |
| Weight | 43.0 | kg |
| Mounting | Inline | - |
Tính Năng Chính
Hiệu suất và dòng khí: Quạt đạt được dòng khí tối đa lên đến 4930 m³/h theo hướng dòng khí trực tiếp và 5630 m³/h theo hướng dòng khí vuông góc, giúp cung cấp hiệu suất thông gió cao trong các ứng dụng công nghiệp.
Độ ồn thấp: Với mức độ áp suất âm thanh chỉ 53 dB(A) tại khoảng cách 3m, quạt này rất phù hợp cho các môi trường yêu cầu mức độ tiếng ồn thấp.
Thiết kế chống ăn mòn và cách âm: Vỏ quạt được thiết kế đặc biệt để chống ăn mòn và cách âm, giúp tăng cường độ bền và giảm tiếng ồn trong quá trình vận hành.
Lắp đặt ngoài trời: Quạt có thể được lắp đặt ngoài trời, với khả năng chống nước đạt chuẩn IPX4, giúp bảo vệ quạt khỏi các tác nhân môi trường.
Động cơ và điều kiện vận hành: Được trang bị động cơ hiệu suất cao, quạt này có thể hoạt động trong dải nhiệt độ từ -40°C đến +70°C, phù hợp với các môi trường khắc nghiệt.
BẢNG THÔNG SỐ KÍCH THƯỚC CỦA QUẠT CÔNG NGHIỆP LY TÂM CÁCH ÂM BLAUBERG (Sound-Insulated centrifugal) - Iso V- 450 4E
