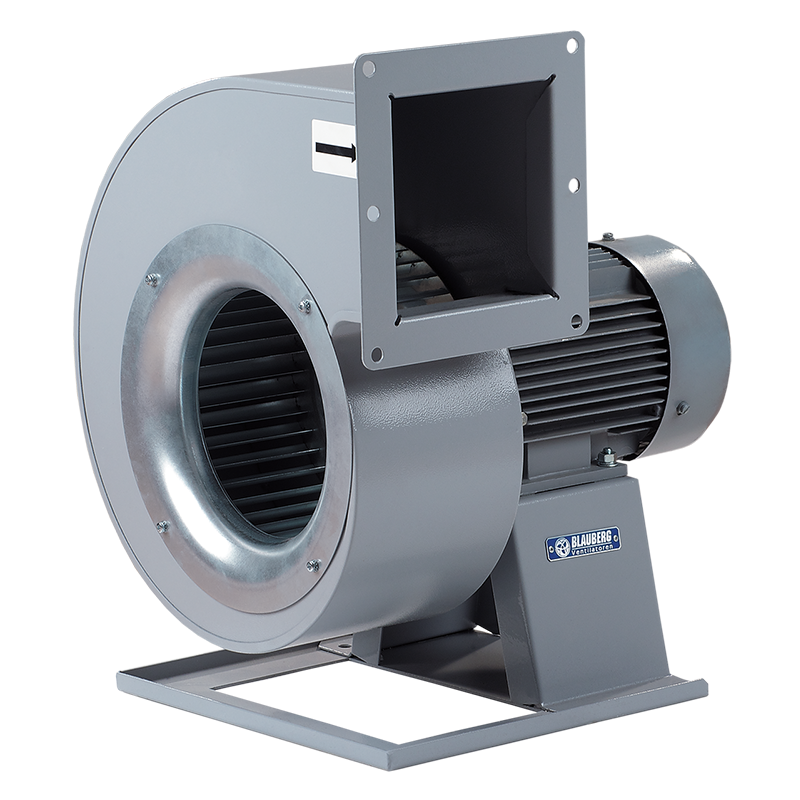

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT 200Х93-0.55-4D

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-Vent

🌬️ Ứng dụng của Quạt Ly Tâm Công Nghiệp BLAUBERG S-Vent

• Được sử dụng trong các hệ thống thông gió xả tại nhiều loại cơ sở công nghiệp và thương mại khác nhau, như:

  • Nhà máy sản xuất

  • Xưởng cơ khí

  • Trung tâm thương mại

  • Tòa nhà văn phòng

  • Kho lạnh, nhà kho

• Tích hợp linh hoạt:
  Phù hợp để sử dụng như một bộ phận của thiết bị xử lý không khí (AHU) hoặc hệ thống điều hòa không khí lắp ráp.

• Khả năng kết nối đa dạng với hệ thống ống gió:

  • Tương thích với:

    • Ống gió tròn: đường kính từ Ø140 đến Ø500 mm

    • Ống gió hình chữ nhật: kích thước từ 125x125 mm đến 800x800 mm

🛠️ Thiết kế của Quạt Ly Tâm Công Nghiệp BLAUBERG S-VENT

• Vật liệu vỏ quạt:
  Vỏ quạt được chế tạo từ thép chất lượng cao, phủ một lớp polymer đặc biệt, giúp tăng cường độ bền, chống ăn mòn, và kéo dài tuổi thọ khi sử dụng trong môi trường công nghiệp.

• Kết nối ống gió:
  Quạt được thiết kế linh hoạt với:

  • Mặt bích tròn – kết nối với ống gió tròn.

  • Mặt bích hình chữ nhật xả – kết nối với ống gió chữ nhật, thuận tiện cho cả hệ thống hút và cấp khí.

• Tùy chọn hướng quay:
  Thiết kế vỏ quạt cho phép cài đặt hướng quay cánh quạt linh hoạt:

  • Quay về bên phải (R) hoặc bên trái (L).

  • Góc quay cánh quạt theo bước 45°, phù hợp với yêu cầu lắp đặt đa dạng trong thực tế.

• Cấu trúc lắp đặt:
  Vỏ quạt được tích hợp các giá đỡ và một giá gắn kết chắc chắn, cho phép:

  • Lắp đặt trực tiếp lên sàn hoặc bề mặt phẳng.

  • Giảm thời gian thi công và tăng độ ổn định trong vận hành.

⚙️ Động cơ (Motor) – Quạt Ly Tâm Công Nghiệp BLAUBERG S-VENT

• Loại động cơ:
  Sử dụng động cơ không đồng bộ 3 pha, có thể lựa chọn:

  • 4, 6 hoặc 8 cực tùy theo yêu cầu vận hành.

• Cánh quạt:

  • Cánh dạng cong về phía trước (forward-curved).

  • Chế tạo từ thép mạ kẽm – chống ăn mòn, độ bền cao.

• Đặc điểm kỹ thuật nổi bật:

  • Trang bị vòng bi chất lượng cao – tăng tuổi thọ vận hành.

  • Tua-bin được cân bằng động – giảm rung, tăng độ ổn định.

  • Cấp bảo vệ IP54 – bảo vệ khỏi bụi và bắn nước từ mọi hướng.

• Tùy chọn điều khiển tốc độ:

  • Hỗ trợ điều khiển tốc độ mượt (vô cấp) hoặc điều khiển theo bước.

  • Thực hiện thông qua:

    • Bộ điều tốc ngoài hoặc

    • Biến tần (inverter).

  • 📦 Lưu ý: Cả hai tùy chọn này có thể đặt hàng riêng biệt, không đi kèm theo quạt.

🏗️ Lắp đặt – Ứng dụng linh hoạt

• Linh hoạt trong lắp đặt:
  Quạt có thể được sử dụng như:

  • Một thiết bị độc lập, hoặc

  • Thành phần tích hợp trong các hệ thống buồng thông gió hoặc thiết bị điều hòa không khí.

• Kết nối ống gió:

  • Ống gió vào: Kết nối qua mặt bích FRZ-SV (đặt hàng riêng).

  • Ống gió xả (chữ nhật): Kết nối thông qua mặt bích tích hợp trên vỏ quạt.

• Yêu cầu an toàn khi lắp đặt:

  • Khi sử dụng kết nối xả hình chữ nhật, cần che lỗ thông hơi bằng lưới bảo vệ SG-SV để:

    • Ngăn vật thể lạ lọt vào.

    • Đảm bảo an toàn vận hành.

  • 🔧 FRZ-SV và SG-SV đều có sẵn theo thứ tự riêng biệt.

Khuyến nghị sử dụng bộ cách ly rung (Bộ giảm chấn):

Để tăng độ bền và giảm thiểu tiếng ồn, độ rung khi vận hành, nhà sản xuất khuyến cáo sử dụng bộ cách ly rung:

• Loại cao su (SI-G) hoặc loại lò xo (SI-F).

• Tác dụng chính:

  • Giảm tải động tác động lên quạt.

  • Nâng cao độ tin cậy và tuổi thọ của thiết bị thông gió.

• Cách lắp đặt: Gắn thông qua các lỗ trên tấm đệm.

• Có thể đặt hàng riêng biệt, không đi kèm theo quạt.

Thông số kỹ thuật quạt ly tâm BLAUBERG S-VENT 200Х93-0.55-4D
