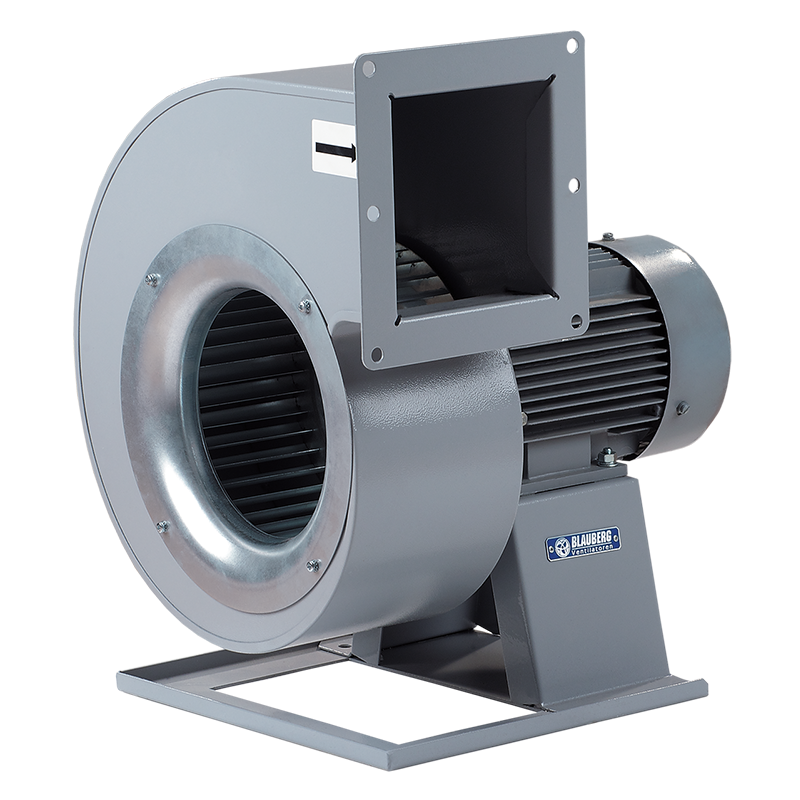

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT 225х103-1.1-4D

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-Vent

Ứng Dụng Của Quạt Công Nghiệp Ly Tâm BLAUBERG S-Vent:

• Hệ thống thông gió xả: Quạt BLAUBERG S-Vent thường được lắp đặt trong các hệ thống thông gió xả tại các cơ sở công nghiệp hoặc dân dụng khác nhau, giúp điều hòa và lưu thông không khí hiệu quả.

• Bộ phận trong bộ xử lý không khí: Quạt có thể được sử dụng như một bộ phận của bộ xử lý không khí (AHU) hoặc hệ thống điều hòa không khí lắp ráp, giúp điều chỉnh lưu lượng không khí, duy trì môi trường làm việc thoải mái và tiết kiệm năng lượng.

• Tương thích với ống dẫn khí: Quạt này tương thích với các ống dẫn khí có đường kính Ø 140 đến 500 mm hoặc ống dẫn khí hình chữ nhật có kích thước từ 125x125 mm đến 800x800 mm. Điều này mang lại sự linh hoạt trong việc kết nối và lắp đặt quạt vào các hệ thống thông gió có sẵn hoặc tùy chỉnh.

Thiết Kế Quạt Công Nghiệp Ly Tâm BLAUBERG S-Vent:

• Vỏ quạt: Cuộn vỏ được làm từ thép và phủ một lớp polymer đặc biệt, giúp tăng độ bền và khả năng chống ăn mòn, bảo vệ quạt khỏi các yếu tố môi trường bên ngoài.

• Mặt bích kết nối: Quạt được trang bị một mặt bích tròn và một mặt bích hình chữ nhật để dễ dàng kết nối với các ống dẫn khí có hình dạng tương ứng. Điều này mang lại sự linh hoạt trong việc lắp đặt và kết nối với các hệ thống ống dẫn khí.

• Vị trí quay của cánh quạt: Thiết kế vỏ quạt cho phép cánh quạt quay theo cả hai hướng: bên phải (R) hoặc bên trái (L), với góc quay 45°. Điều này giúp quạt có thể thích nghi với yêu cầu lắp đặt và hướng dòng khí của từng hệ thống thông gió.

• Giá đỡ: Vỏ quạt bao gồm các giá đỡ chắc chắn và một giá đỡ gắn kết, giúp việc lắp đặt quạt lên bề mặt dễ dàng và ổn định. Điều này đảm bảo quạt hoạt động hiệu quả mà không bị rung lắc trong suốt quá trình vận hành.

Motor của Quạt Công Nghiệp Ly Tâm BLAUBERG S-Vent:

• Loại động cơ: Động cơ không đồng bộ ba pha với 4, 6 hoặc 8 cực.

• Cánh quạt: Cánh quạt cong phía trước, làm từ thép mạ kẽm.

• Vòng bi: Được trang bị vòng bi giúp kéo dài tuổi thọ của động cơ.

• Tua bin: Tua bin được cân bằng động, giúp giảm rung động và tiếng ồn.

• Xếp hạng bảo vệ: IP54, bảo vệ tốt khỏi bụi và nước bắn từ mọi hướng.

Điều khiển tốc độ:

• Quạt có thể được điều chỉnh tốc độ một cách mượt mà hoặc bước lên thông qua bộ biến tần tự động bên ngoài hoặc biến tần (cả hai tùy chọn có sẵn theo yêu cầu riêng biệt).

Lắp đặt Quạt BLAUBERG S-Vent:

• Quạt có thể lắp đặt như một thiết bị đơn lẻ hoặc như một thành phần của các buồng thông gió hoặc thiết bị điều hòa không khí.

• Kết nối ống dẫn khí: Quạt có khả năng kết nối với hai loại ống dẫn khí: ống xả hình chữ nhật qua mặt bích trên vỏ và ống nạp khí qua mặt bích nối FRZ-SV.

• Bảo vệ quạt: Trong trường hợp kết nối ống xả khí hình chữ nhật, cần che phủ lỗ thông hơi bằng lưới tản nhiệt SG-SV để bảo vệ quạt khỏi sự xâm nhập của vật lạ. (Lưới tản nhiệt có sẵn theo yêu cầu riêng biệt).

Đặc điểm của quạt công nghiệp ly tâm BLAUBERG S-VENT 225Х103-1.1-4D:

• Điện áp: 400V

• Tần số: 50Hz

• Dòng điện: 2.8A

• Công suất: 1100W

• Công suất khí tối đa: 2125 m³/h

• Mức độ âm thanh ở khoảng cách 3m: 72 dB(A)

• Tốc độ quay: 1420 min-1

• Nhiệt độ vận hành tối đa: 60°C

• Motor EC: Không có

• Xếp hạng bảo vệ xâm nhập: IP54

• Chất liệu vỏ: Thép phủ polymer

• Lắp đặt ngoài trời: Có thể lắp đặt ngoài trời

• Vỏ cách âm: Không có

• Ống dẫn khí: Tương thích với ống dẫn khí hình chữ nhật và ống dẫn khí tròn

• Thiết kế: Ly tâm

• Loại: Xả, Cung cấp

• Trọng lượng: 21.2 kg

• Lắp đặt: Lắp đặt trên sàn

Khuyến nghị sử dụng bộ cách ly rung (loại cao su SI-G hoặc loại lò xo SI-F) để giảm tiếng ồn và độ rung, nâng cao độ bền và độ tin cậy của quạt. Các bộ cách ly này có thể được gắn qua các lỗ trên tấm đệm và có sẵn theo yêu cầu riêng biệt.
