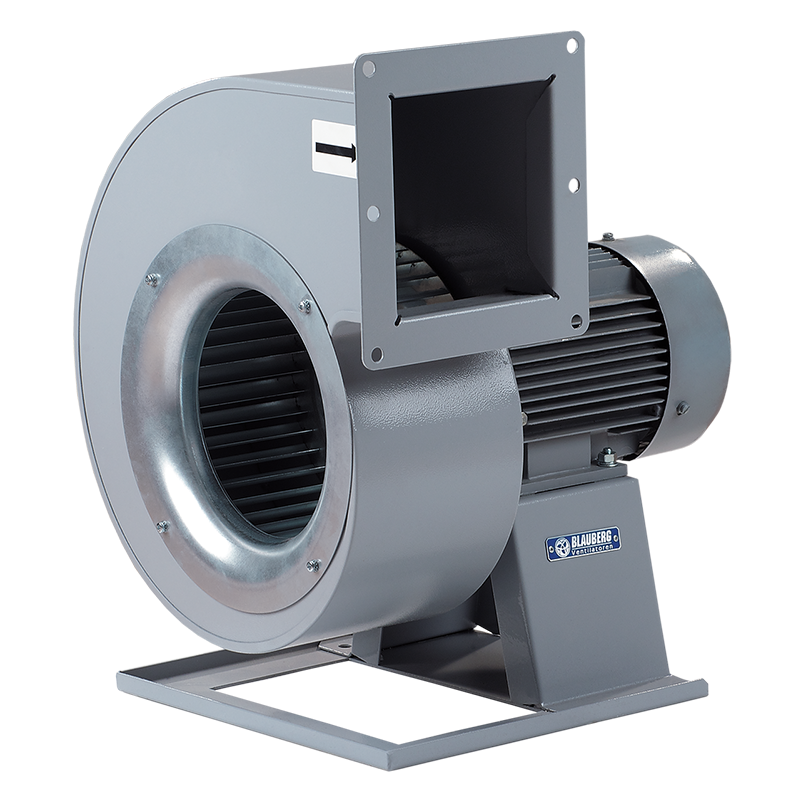

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT 225Х103-2.2-2D

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-Vent

Ứng dụng của quạt công nghiệp ly tâm BLAUBERG S-Vent:

• Hệ thống thông gió xả: Lắp đặt tại các cơ sở khác nhau để thông gió hiệu quả.

• Bộ phận của bộ xử lý hoặc điều hòa không khí: Quạt có thể tích hợp vào hệ thống điều hòa hoặc bộ xử lý không khí.

• Tương thích với ống dẫn khí: Phù hợp với ống dẫn khí có đường kính Ø 140 đến 500 mm hoặc ống dẫn khí hình chữ nhật kích thước 125x125 đến 800x800 mm.

Thiết kế quạt công nghiệp ly tâm BLAUBERG S-Vent:

• Vỏ quạt: Làm từ thép, phủ lớp polymer đặc biệt.

• Mặt bích: Trang bị mặt bích tròn và hình chữ nhật để kết nối với ống dẫn khí.

• Vị trí quay cánh quạt: Có thể quay về bên phải (R) hoặc trái (L) với góc 45°.

• Giá đỡ: Vỏ quạt có giá đỡ giúp lắp đặt dễ dàng lên bề mặt đồng đều.

Motor và Gắn kết Quạt Công Nghiệp Ly Tâm BLAUBERG S-Vent:

Motor:

• Động cơ không đồng bộ ba pha: Có 4, 6 hoặc 8 cực, với động cơ không đồng bộ và cánh quạt cong phía trước.

• Chất liệu cánh quạt: Cánh quạt được làm từ thép mạ kẽm, đảm bảo độ bền cao và chống gỉ sét.

• Vòng bi: Được trang bị vòng bi giúp tăng tuổi thọ của quạt và giảm ma sát.

• Cân bằng động: Tua bin của động cơ được cân bằng động để giảm rung lắc trong quá trình hoạt động.

• Bảo vệ xâm nhập: Đạt tiêu chuẩn IP54 giúp bảo vệ quạt khỏi bụi bẩn và nước xâm nhập, tăng độ bền và bảo vệ các linh kiện.

Điều khiển Tốc độ:

• Quạt có thể điều khiển tốc độ một cách mượt mà hoặc bước lên thông qua bộ biến tần tự động ngoài hoặc biến tần (cả hai đều có sẵn theo yêu cầu).

Gắn kết quạt:

• Thiết kế linh hoạt: Quạt có thể lắp đặt như một thiết bị độc lập hoặc một thành phần trong các hệ thống buồng thông gió hoặc điều hòa không khí.

• Kết nối với ống dẫn khí: Quạt có khả năng kết nối với hai loại ống dẫn khí:

  • Ống dẫn khí xả hình chữ nhật: Kết nối qua mặt bích trên vỏ.

  • Ống dẫn khí nạp: Kết nối qua mặt bích nối FRZ-SV.

• Bảo vệ chống vật lạ: Trong trường hợp kết nối ống xả khí hình chữ nhật, lỗ thông hơi cần được bảo vệ bằng lưới tản nhiệt SG-SV để ngăn ngừa sự xâm nhập của vật lạ, bảo vệ quạt khỏi các tác nhân gây hư hại.

Đặc điểm kỹ thuật:

• Điện áp: 400 V

• Tần số: 50 Hz

• Dòng điện: 4.7 A

• Công suất: 2200 W

• Công suất gió tối đa: 3350 m³/h

• Mức áp suất âm thanh (3m): 75 dB(A)

• Tốc độ quay (RPM): 2865 min⁻¹

• Nhiệt độ vận hành tối đa: 60°C

• Động cơ EC: Không có

• Xếp hạng bảo vệ: IP54

• Chất liệu vỏ: Thép phủ polymer

• Lắp đặt ngoài trời: Có

• Vỏ cách âm: Không có

• Loại ống gió: Ống tròn và hình chữ nhật

• Thiết kế: Ly tâm

• Loại: Xả và cấp khí

• Trọng lượng: 24.2 kg

• Lắp đặt: Lắp đặt trên sàn

Lợi ích & Khuyến cáo:

• Cách ly rung: Các bộ cách ly rung  được khuyến nghị để giảm tiếng ồn và độ rung, tăng độ bền và sự ổn định của quạt. Bộ cách ly rung cũng giúp giảm tải động trên quạt và đảm bảo hiệu suất lâu dài. Các bộ cách ly rung có thể được gắn qua các lỗ trên tấm đệm
