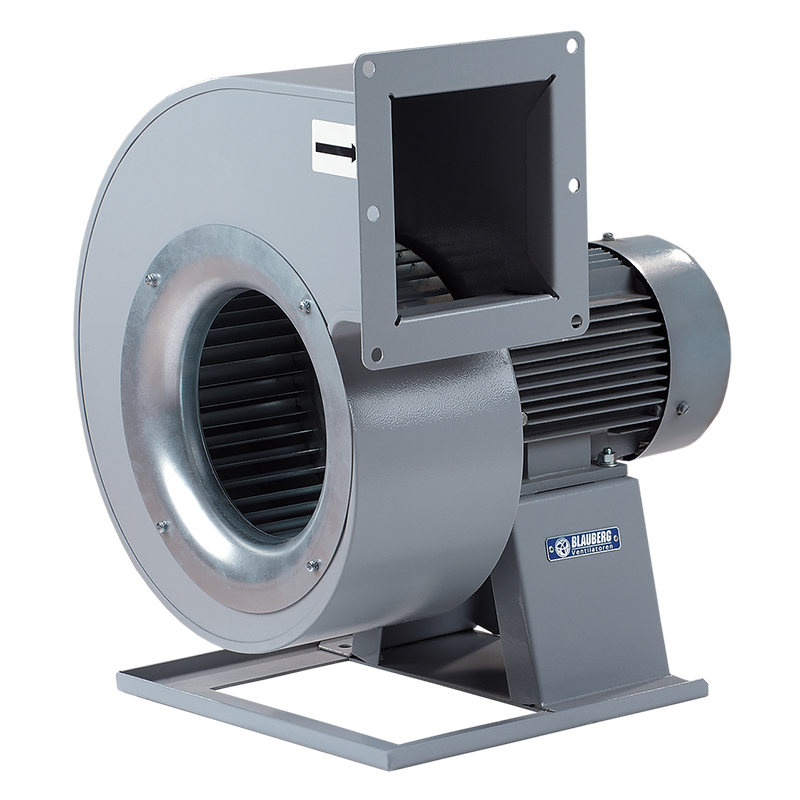

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT 250Х127-2.2-4D

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-Vent

🌬️ QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT

🔄 Ứng dụng

Quạt công nghiệp ly tâm Blauberg S-Vent là giải pháp lý tưởng cho các hệ thống thông gió và điều hòa không khí trung tâm, đáp ứng đa dạng nhu cầu sử dụng trong môi trường dân dụng, thương mại và công nghiệp.

✅ Các ứng dụng tiêu biểu bao gồm:

• 📍 Hệ thống thông gió xả (exhaust):
  Được sử dụng phổ biến tại các nhà máy, xưởng sản xuất, trung tâm thương mại, kho lạnh, tầng hầm hoặc các khu vực kín cần lưu thông không khí hiệu quả.

• 🧩 Tích hợp vào bộ xử lý không khí (AHU) hoặc các hệ thống điều hòa trung tâm (HVAC):
  Đóng vai trò là bộ phận vận chuyển không khí chính, giúp cân bằng lưu lượng gió, làm mát và cấp khí tươi hiệu quả.

• 🔄 Ứng dụng đa dạng cho hệ thống ống gió:

  • Tương thích với các loại ống gió tròn đường kính từ Ø140 mm đến Ø500 mm.

  • Phù hợp với các loại ống gió hình chữ nhật kích thước từ 125x125 mm đến 800x800 mm, dễ dàng tích hợp trong nhiều cấu trúc và không gian khác nhau.

.

🛠️ THIẾT KẾ CỦA QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT

🔧 Cấu tạo vỏ quạt

• Vật liệu chế tạo:
  Vỏ quạt được chế tạo từ thép chất lượng cao, đảm bảo độ cứng vững và khả năng chịu lực tốt trong môi trường công nghiệp.
  Bề mặt được phủ một lớp polymer đặc biệt, giúp chống ăn mòn, tăng tuổi thọ và đảm bảo tính thẩm mỹ trong thời gian dài sử dụng.

🔄 Tùy chọn kết nối ống gió

• Quạt được trang bị cả hai loại mặt bích:

  • Mặt bích tròn: dễ dàng kết nối với ống gió tròn tiêu chuẩn.

  • Mặt bích xả hình chữ nhật: phù hợp với hệ thống ống gió vuông hoặc chữ nhật trong các công trình công nghiệp – thương mại.

🔃 Hướng quay linh hoạt của cánh quạt

• Thiết kế vỏ cho phép lựa chọn nhiều vị trí quay của cánh quạt, cụ thể:

  • Quay về bên phải (R) hoặc quay về bên trái (L).

  • Góc quay tùy chọn 45 độ, đáp ứng linh hoạt cho từng không gian lắp đặt và hướng xả khí theo yêu cầu thực tế.

🔩 Khung giá đỡ chắc chắn

• Vỏ quạt được trang bị các giá đỡ liên kết với khung gắn kết, tạo điều kiện:

  • Lắp đặt dễ dàng trên các bề mặt bằng phẳng (sàn hoặc nền).

  • Ổn định tối đa trong quá trình vận hành, hạn chế rung lắc và tăng độ an toàn cho hệ thống.

🔧 1. Motor và truyền động

Quạt công nghiệp ly tâm Blauberg S-Vent được trang bị động cơ không đồng bộ ba pha, hoạt động ổn định, bền bỉ, thích hợp cho các môi trường công nghiệp liên tục.

• Tùy chọn số cực: 4, 6 hoặc 8 cực, phù hợp với các dải tốc độ và công suất khác nhau.

• Cánh quạt cong về phía trước: giúp tạo áp suất tĩnh cao, vận hành hiệu quả ngay cả trong hệ thống có trở lực lớn.

• Vật liệu cánh quạt: Thép mạ kẽm – chống ăn mòn và bền với thời gian.

• Tua-bin được cân bằng động: giảm rung và tiếng ồn, nâng cao độ ổn định vận hành.

• Trang bị vòng bi: chất lượng cao, kéo dài tuổi thọ động cơ và giảm chi phí bảo trì.

• Cấp bảo vệ IP54: chống bụi và nước bắn, phù hợp cho môi trường làm việc khắc nghiệt.

🔄 2. Kiểm soát tốc độ quạt

• Điều khiển trơn tru thông qua bộ biến tần tự động bên ngoài (inverter).

• Điều chỉnh theo bước (step control) – phù hợp cho các ứng dụng không yêu cầu thay đổi liên tục.

• 👉 Bộ điều tốc & biến tần không đi kèm theo quạt, có thể đặt hàng riêng tùy theo nhu cầu hệ thống.

🏗️ 3. Phương thức gắn kết và kết nối ống gió

• Lắp đặt độc lập hoặc như một thành phần của buồng xử lý không khí (AHU) hoặc hệ thống HVAC.

• Kết nối dễ dàng với hệ thống ống dẫn khí:

  • Ống khí xả hình chữ nhật: nối trực tiếp qua mặt bích tích hợp trên vỏ.

  • Ống khí nạp tròn: kết nối qua mặt bích FRZ-SV (phụ kiện đặt hàng riêng).

🚨 Lưu ý bảo vệ thiết bị:

• Khi sử dụng ống xả hình chữ nhật, nên lắp lưới bảo vệ SG-SV để ngăn vật thể lạ xâm nhập, đảm bảo an toàn cho cánh quạt và hệ thống. (Lưới được đặt hàng riêng biệt)

🌪️ QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-VENT 250Х127-2.2-4D

🔧 Thông số kỹ thuật:

🔩 Cách ly rung & giảm ồn:

Để đảm bảo quạt vận hành ổn định và hạn chế truyền rung sang cấu trúc lắp đặt, khuyến nghị sử dụng các bộ cách ly rung:

• SI-G: Loại cao su, hiệu quả cho các hệ thống có độ rung vừa phải.

• SI-F: Loại lò xo, phù hợp với môi trường công nghiệp yêu cầu cao về độ giảm rung.

🛠️ Tác dụng của bộ cách ly rung:

• Giảm tải động tác động lên quạt.

• Tăng độ tin cậy và tuổi thọ cho hệ thống thông gió.

• Dễ dàng gắn thông qua các lỗ bắt vít trên tấm đệm quạt.

• Được đặt hàng riêng biệt theo nhu cầu hệ thống.

🔌 Khả năng tích hợp hệ thống:

• Phù hợp lắp đặt độc lập hoặc trong buồng xử lý không khí / hệ thống HVAC.

• Kết nối ống gió linh hoạt:

  • Ống nạp tròn: dùng mặt bích FRZ-SV (tùy chọn).

  • Ống xả hình chữ nhật: qua mặt bích tích hợp trên thân quạt.

• Để đảm bảo an toàn, lỗ thoát khí hình chữ nhật nên được che bằng lưới chắn SG-SV để ngăn dị vật xâm nhập (tùy chọn đặt hàng riêng).
