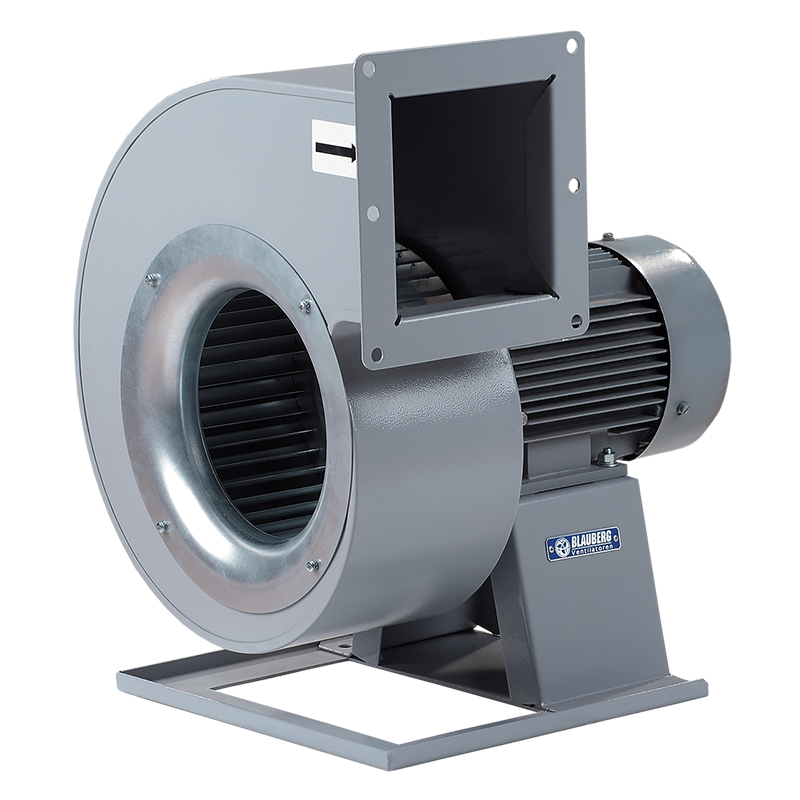

QUẠT CÔNG NGHIỆP LY TÂM BLAUBERG S-Vent
Hệ thống thông gió xả: Quạt Blauberg S-Vent được lắp đặt tại các cơ sở công nghiệp, thương mại hoặc dân dụng để duy trì dòng khí, giúp loại bỏ không khí ô nhiễm, mùi hôi hoặc hơi ẩm trong các khu vực như nhà máy, xưởng sản xuất, văn phòng, và các khu vực khác yêu cầu không khí trong lành.
Bộ phận trong bộ xử lý không khí: Quạt S-Vent có thể được tích hợp vào các hệ thống xử lý không khí hoặc bộ điều hòa không khí, đóng vai trò quan trọng trong việc điều chỉnh lưu lượng không khí, tăng cường hiệu suất làm mát và thông gió cho các công trình.
Lắp đặt trong các hệ thống điều hòa không khí: Quạt ly tâm Blauberg S-Vent có thể được sử dụng để tạo ra dòng khí lưu thông hiệu quả trong các hệ thống điều hòa không khí trung tâm, giúp đảm bảo không gian được làm mát hoặc sưởi ấm đồng đều.
Ứng dụng trong các tòa nhà cao tầng và trung tâm thương mại: Quạt này giúp duy trì không khí trong lành và thoáng đãng trong các tòa nhà lớn với nhiều tầng, tối ưu hóa việc kiểm soát nhiệt độ và độ ẩm.
Với thiết kế chất lượng cao, quạt Blauberg S-Vent có thể đáp ứng nhu cầu đa dạng về hệ thống thông gió, điều hòa không khí, và cả các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) trong các ứng dụng công nghiệp và dân dụng.
Quạt công nghiệp ly tâm Blauberg S-Vent được thiết kế để tối ưu hóa hiệu suất và độ bền, với các đặc điểm kỹ thuật và cấu trúc chắc chắn. Dưới đây là các chi tiết về thiết kế của quạt:
Vỏ quạt:
Mặt bích kết nối:
Quạt được trang bị hai loại mặt bích: mặt bích tròn và mặt bích hình chữ nhật cho phép kết nối dễ dàng với các ống dẫn khí, giúp việc lắp đặt hệ thống thông gió, điều hòa không khí trở nên linh hoạt và nhanh chóng hơn.
Hướng quay cánh quạt:
Giá đỡ và lắp đặt:
🔧 Motor – Động cơ quạt công nghiệp ly tâm BLAUBERG S-Vent
Quạt được trang bị động cơ không đồng bộ ba pha, tùy chọn 4, 6 hoặc 8 cực, phù hợp với nhiều mức công suất và yêu cầu vận hành khác nhau.
Cánh quạt cong hướng về phía trước, chế tạo từ thép mạ kẽm, giúp tăng độ bền và khả năng chịu ăn mòn trong môi trường khắc nghiệt.
Vòng bi chất lượng cao giúp gia tăng tuổi thọ hoạt động và đảm bảo vận hành ổn định trong thời gian dài.
Được cân bằng động để giảm rung lắc và tiếng ồn khi hoạt động.
Mức bảo vệ IP54: chống bụi xâm nhập ở mức giới hạn và chống nước bắn từ mọi hướng – phù hợp cho môi trường công nghiệp.
🔄 Điều khiển tốc độ:
Tốc độ quạt có thể được điều chỉnh linh hoạt:
Bộ điều khiển tốc độ và biến tần không đi kèm, nhưng có thể được đặt hàng riêng biệt tùy theo yêu cầu hệ thống.
🧱 Phương thức gắn kết và kết nối ống gió
Quạt được thiết kế để lắp đặt như một thiết bị độc lập hoặc tích hợp trong buồng thông gió hoặc thiết bị điều hòa không khí.
Kết nối hai đầu ống gió:
Ống dẫn khí nạp: kết nối thông qua mặt bích FRZ-SV (tùy chọn đặt hàng riêng).
Ống dẫn khí xả: hình chữ nhật, nối thông qua mặt bích tích hợp trên vỏ quạt.
Để đảm bảo an toàn khi kết nối ống xả hình chữ nhật, cần sử dụng lưới bảo vệ SG-SV để chống xâm nhập vật thể lạ và bảo vệ cánh quạt (lưới được đặt hàng riêng biệt).
🔧 Thông số kỹ thuật chính:
| Thông số | Giá trị | Đơn vị đo |
|---|
| Điện áp hoạt động | 380 – 400 | V |
| Tần số | 50 | Hz |
| Dòng điện tiêu thụ | 4.2 | A |
| Công suất | 1500 | W |
| Lưu lượng gió tối đa | 3450 | m³/h |
| Mức áp suất âm thanh (ở 3m) | 69 | dB(A) |
| Nhiệt độ hoạt động tối đa | 60 | °C |
| Tốc độ quay | 940 | vòng/phút (min⁻¹) |
| Loại động cơ | Không đồng bộ (không EC) | - |
| Cấp độ bảo vệ | IP54 | - |
| Chất liệu vỏ | Thép phủ polymer | - |
| Có thể lắp đặt ngoài trời | Có | - |
| Vỏ cách âm | Không | - |
| Ống gió phù hợp | Hình chữ nhật & tròn | - |
| Thiết kế | Ly tâm | - |
| Chức năng | Cấp và xả khí | - |
| Trọng lượng | 35.1 | kg |
| Kiểu lắp đặt | Đặt sàn (floor mounting) | - |
🔩 Cách ly rung và giảm tiếng ồn
Để giảm rung và tiếng ồn, khuyến nghị sử dụng các bộ cách ly rung sau:
🔧 Lợi ích của bộ cách ly rung:
Giảm tải trọng động tác động lên quạt.
Tăng tuổi thọ và độ ổn định trong vận hành.
Gắn kết qua các lỗ định vị trên tấm đệm của quạt.
Có thể đặt hàng riêng biệt theo yêu cầu hệ thống.
Phụ kiện đi kèm của quạt công nghiệp ly tâm BLAUBERG S-Vent 280Х127-1.5-6D
