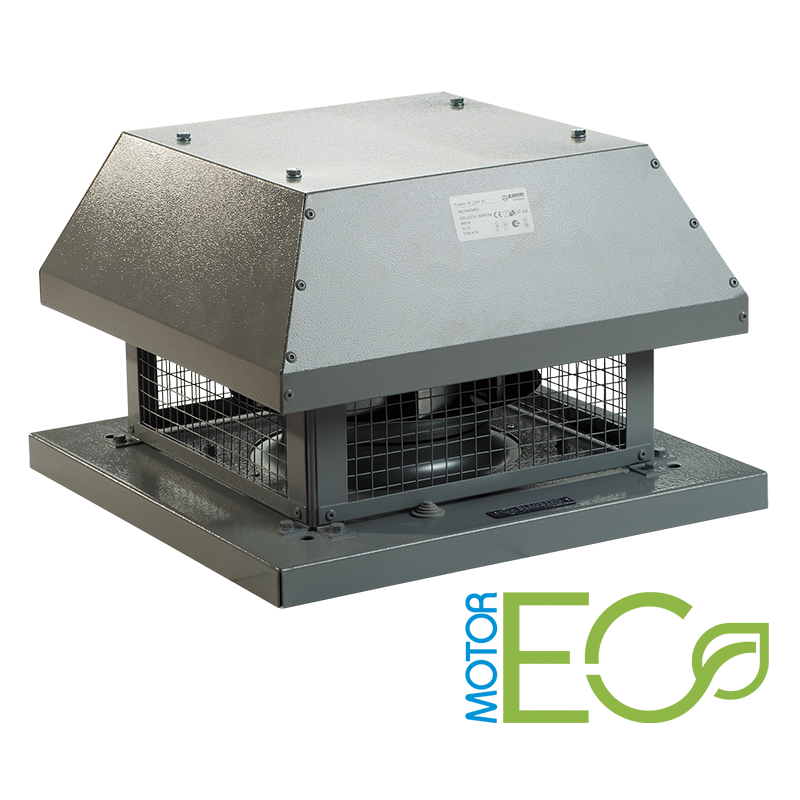

QUẠT HÚT ĐẶT MÁI LY TÂM BLAUBERG MODEL TOWER - H EC 500
ĐẶC ĐIỂM CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H EC 500
Loại quạt: Quạt hút đặt mái, loại ly tâm, động cơ EC
Lưu lượng gió: 10.500 m³/h
ỨNG DỤNG
Hệ thống thông gió xả được lắp đặt tại các cơ sở công nghiệp, bệnh viện, nhà ở, văn phòng, nhà hàng, hồ bơi, v.v.
Quạt hút gắn trên mái nhà, thích hợp với nhiều loại mái hoặc trục thông gió dọc.
THIẾT KẾ CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H EC 500
Vỏ quạt: Bằng thép, được phủ lớp polymer chống thấm đặc biệt, bền bỉ với thời gian.
Ống xả khí: Thiết kế xả khí ngang, đảm bảo hiệu quả tối đa trong việc xả khí.
Kết nối nguồn điện: Quạt được trang bị khối thiết bị kết nối với nguồn điện dễ dàng.
Hoạt động liên tục: Quạt được thiết kế để hoạt động liên tục, phù hợp với môi trường yêu cầu hoạt động ổn định lâu dài.
Cánh quạt: Cánh quạt được trang bị màn chắn côn trùng bảo vệ, giúp bảo vệ quạt khỏi bụi bẩn và các vật thể nhỏ.
Lắp đặt dễ dàng: Vỏ quạt được trang bị hai bu lông mắt giúp dễ dàng nâng quạt lên mái nhà bằng cơ cấu nâng.
Tấm kết nối: Tấm kết nối với khe hở được thiết kế để dễ dàng gắn kết quạt vào bề mặt mái nhà một cách chắc chắn và an toàn.
Với thiết kế này, quạt hút đặt mái Blauberg Tower - H EC 500 không chỉ đáp ứng được yêu cầu về hiệu suất làm việc mà còn dễ dàng lắp đặt và duy trì, phù hợp cho nhiều loại công trình.
KIỂM SOÁT TỐC ĐỘ CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H
Điều khiển tốc độ: Quạt được điều khiển thông qua tín hiệu điều khiển biến tần (0-10V) hoặc bộ điều khiển tốc độ CDT E / 0-10 cho động cơ EC. Điều này cho phép điều chỉnh tốc độ quạt một cách linh hoạt và chính xác.
Điều chỉnh công suất: Công suất quạt có thể được điều chỉnh dựa trên các thông số như nhiệt độ, áp suất, hoặc các yếu tố như khói, giúp tối ưu hiệu suất của hệ thống thông gió.
Tốc độ đồng bộ: Động cơ EC tự động thay đổi tốc độ quay để đồng bộ với các thông số điều khiển, đảm bảo luồng khí luôn phù hợp và hiệu quả nhất.
Tương thích nguồn điện: Quạt hoạt động được với nguồn điện 50 và 60 Hz, đảm bảo duy trì tốc độ tối đa ổn định.
Điều khiển thông minh: Các thông số có thể được thiết lập và điều khiển qua việc trao đổi dữ liệu giữa máy tính và quạt, hỗ trợ tính linh hoạt cao trong việc quản lý hệ thống thông gió.
Tích hợp vào mạng máy tính: Quạt có thể dễ dàng được tích hợp vào một mạng máy tính phân cấp hợp nhất, cho phép điều chỉnh hệ thống thông gió linh hoạt theo nhu cầu thực tế của người dùng.
MOTOR CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H EC
Động cơ EC: Quạt sử dụng động cơ EC với truyền động trực tiếp, giúp tiết kiệm năng lượng và cải thiện hiệu suất tổng thể.
Tiết kiệm năng lượng: Công nghệ EC giúp động cơ tiêu thụ ít hơn 50% năng lượng so với động cơ truyền thống, đồng thời đạt hiệu suất động cơ lên đến 90%.
Hiệu suất cao: Động cơ EC có hiệu suất cao, hoạt động với mức độ tiếng ồn thấp và điều khiển tốc độ tốt, đảm bảo hoạt động êm ái và hiệu quả.
Cánh quạt cân bằng động: Cánh quạt được cân bằng động để giảm thiểu độ rung và tăng tuổi thọ của quạt.
Bảo vệ quá nóng: Quạt được trang bị hệ thống bảo vệ quá nhiệt thông qua các công tắc nhiệt tích hợp. Hệ thống này kết nối với các điều khiển bảo vệ bên ngoài, đảm bảo an toàn cho động cơ và hệ thống.
Kết nối bảo vệ: Các đầu nối của bộ chuyển mạch nhiệt có thể kết nối với mạch rơle quá tải hoặc với các bộ điều khiển tốc độ tự động hoặc thyristor, giúp bảo vệ quạt khỏi sự cố quá tải.
ỨNG DỤNG CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H
Ứng dụng rộng rãi: Quạt hút được gắn trực tiếp trên mái nhà, trục thông gió hoặc ống dẫn khí, phục vụ cho các hệ thống thông gió tại các cơ sở công nghiệp, bệnh viện, nhà ở, văn phòng, và nhiều công trình khác.
Kết nối ống dẫn khí: Quạt được kết nối với ống dẫn khí qua mặt bích cấp, cố định vào đế quạt, giúp việc lắp đặt và bảo trì trở nên dễ dàng.
Lắp đặt linh hoạt: Thiết kế quạt có các lỗ để cố định bu lông, giúp gắn quạt vào các bề mặt phẳng hoặc khung mái nhà một cách chắc chắn.
Nguồn điện: Nguồn điện được cung cấp qua một hộp thiết bị đầu cuối bên ngoài, dễ dàng kết nối và duy trì.
Quạt hút đặt mái Blauberg Tower - H EC mang đến hiệu suất vượt trội với công nghệ động cơ EC tiên tiến, giúp tiết kiệm năng lượng và giảm chi phí vận hành, đồng thời đảm bảo khả năng kiểm soát tốc độ linh hoạt và hiệu quả cho hệ thống thông gió của bạn.
KÍCH THƯỚC CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H
BẢNG THÔNG SỐ KỸ THUẬT CỦA QUẠT HÚT ĐẶT MÁI BLAUBERG TOWER - H EC 500
| PARAMETER | TOWER-H EC 500 | MEASUREMENT UNIT |
|---|
| Voltage | 380-480 | V |
| Phase | 3 | ˜ |
| Frequency | 50/60 | Hz |
| Current | 4.3 | A |
| Power | 2.7 | W |
| Maximum air capacity | 10500 | m³/h |
| Sound pressure level at 3 m distance | 63 | dB(А) |
| RPM | 1700 | min-1 |
| Max. operating temperature | -25 +60 | °С |
| EC motor | yes | - |
| Ingress protection rating | IPX4 | - |
| Casing material | polymer coated steel | - |
| Outdoor mounting | yes | - |
| Sound-insulated casing | no | - |
| Air duct | for round air ducts | - |
| Design | centrifugal | - |
| Type | Exhaust | - |
| Weight | 81.0 | kg |
| Mounting | for roof | - |
