Dưới đây là thông số kỹ thuật chi tiết của quạt trần Sải cánh lớn Model PFX3-18:
- Tên model: PFX3-18
- Đường kính quạt: 5.5 mét (18 ft)
- Trọng lượng: 127 kg (281 lb)
- Tốc độ quay: 88 RPM
- Công suất động cơ: 2.0 HP (1.5 kW)
- Điện áp hoạt động:
- 220V/1 pha/50Hz
- 380 - 400V/3 pha/50Hz
- Khoảng cách cánh quạt đến trần:
- 2 feet (0.6 m) ở các cạnh
- 5 feet (1.5 m) dưới trần
- Âm thanh ở tốc độ tối đa: < 55 dBA
- Công suất và bảo vệ cầu chì:
- 200–240 VAC, 50/60 Hz, 1 pha, 30 A
- 400–480 VAC, 50/60 Hz, 3 pha, 10 A
Thông số này cho thấy quạt có kích thước lớn và khả năng làm mát rộng, phù hợp cho các không gian lớn như nhà xưởng, kho bãi, hay các khu vực công nghiệp.
QUẠT TRẦN CÔNG NGHIỆP SẢI CÁNH RỘNG CỦA HÃNG BIGASSFANS
- Năm 1999 Big Ass ra đời. Sau đó, được gọi là Công ty quạt HVLS (Khối lượng cao, Âm lượng thấp hấp dẫn,). Quạt trần sải cánh dài được ứng dụng lắp đặt cho các không gian rộng lớn không có điều hòa như nhà máy, trang trại nuôi heo, bò sữa giúp cảm thấy mát mẻ và thoải mái.
- Các sản phẩm quạt của hãng BIG Ass Fans đã đạt được các giải thưởng danh giá trên toàn thế giới và vượt qua khỏi bảng xếp hạng tiêu chuẩn ENERGY STAR®.
Quạt trần sải cánh rộng Powerfoil® X3.0 của thương hiệu BigAssFans là một hệ thống quạt công nghiệp mạnh mẽ, được thiết kế với công nghệ tiên tiến và bền bỉ. Dưới đây là các tính năng và đặc điểm chính của quạt này:
►Tính năng và Đặc điểm Quạt Trần Sải Cánh Rộng Powerfoil® X3.0 (Model: PFX3-08):
Hệ thống truyền động NitroSeal:
- Được thiết kế để tối đa hóa độ bền và vận hành mát mẻ.
- Công nghệ bánh răng HeliCamber với thời gian hoạt động dưới 11 phút.
- Sử dụng vòng bi lăn hình nón SKF, trục đầu ra rỗng kích thước 2 1/2 inch (6,3 cm), phốt đầu ra hai môi Simrit và dầu tổng hợp trọn đời.
- Hệ thống được bơm đầy bằng Nitơ và kín để ngăn ngừa ô nhiễm, không cần bảo trì.
Công nghệ SmartSense (Tùy chọn):
- Công nghệ này tự động điều chỉnh tốc độ quạt dựa trên nhiệt độ và các tùy chọn được lập trình để tối ưu hóa sự thoải mái quanh năm và tiết kiệm năng lượng.
- Loại bỏ phỏng đoán trong quá trình vận hành, giúp quạt hoạt động hiệu quả và tiết kiệm năng lượng hơn.
Thiết kế cánh quạt aerofoils:
- Sử dụng công nghệ aerofoils của cơ quan hàng không vũ trụ giúp tăng cường hiệu suất lưu thông không khí.
- Cánh quạt có thiết kế nhỏ gọn nhưng mạnh mẽ, tối ưu hóa khả năng làm mát cho không gian lớn.
Hộp số NitroSeal:
- Giúp giảm thiểu tiếng ồn và đảm bảo quạt hoạt động bền bỉ mà không cần bảo trì.

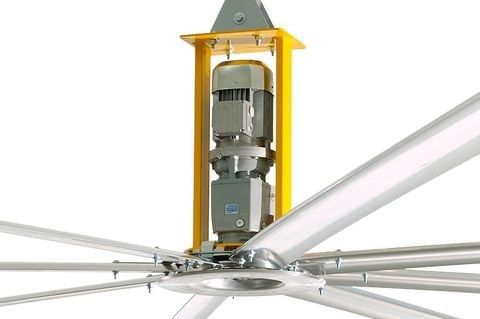

►Bộ Chuyển Đổi Động Cơ C-Face
Tính Năng Tiện Lợi:
- Bộ chuyển đổi C-Face cho phép tháo động cơ dễ dàng, giúp việc lắp đặt, bảo dưỡng và thay thế động cơ trở nên nhanh chóng và hiệu quả.
- Thiết kế dễ dàng tháo lắp, giúp giảm thiểu thời gian và công sức cho các kỹ thuật viên trong suốt quá trình bảo trì.
Tương Thích Với Hộp Số NitroSeal:
- Bộ chuyển đổi được thiết kế đặc biệt để hoạt động tối ưu với hộp số NitroSeal của quạt Powerfoil® X3.0, đảm bảo sự kết nối chính xác và hiệu quả.
Bảo Hành 15 Năm:
- Bộ chuyển đổi động cơ C-Face được bảo hành lên đến 15 năm, mang lại sự yên tâm cho người sử dụng về độ bền và chất lượng sản phẩm.
Lợi Ích:
- Dễ dàng bảo dưỡng: Việc tháo lắp động cơ để bảo dưỡng hoặc thay thế trở nên dễ dàng hơn bao giờ hết.
- Hiệu quả và bền bỉ: Bộ chuyển đổi C-Face được thiết kế để hoạt động lâu dài mà không gặp phải vấn đề về hỏng hóc, giảm thiểu sự gián đoạn trong quá trình vận hành.

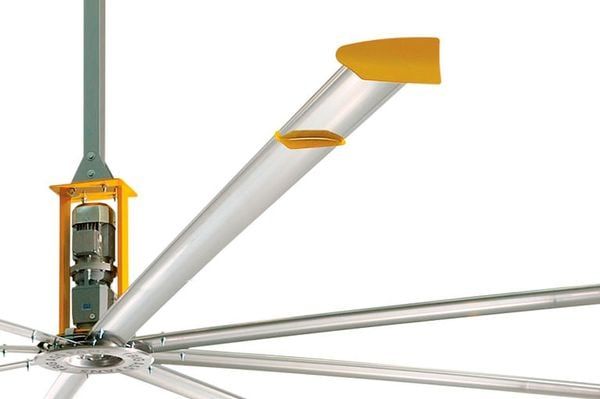

►Hệ Thống Cánh Quạt Aerofoil Được Cấp Bằng Sáng Chế
Thiết Kế Aerofoil Được Cấp Bằng Sáng Chế:
- Hệ thống bao gồm tám aerofoils và winglets. Đây là các thiết kế đặc biệt đã được cấp bằng sáng chế và đặt ra tiêu chuẩn thế giới cho việc tối ưu hóa luồng không khí.
- Aerofoils được thiết kế để làm tăng hiệu suất quạt, giúp tăng cường lưu thông không khí và cải thiện khả năng làm mát.
Thiết Kế Khí Động Học Độc Đáo:
- Thiết kế này giúp loại bỏ luồng không khí hỗn loạn tại các đầu của cánh quạt, đảm bảo luồng không khí đi qua mượt mà và hiệu quả hơn.
- Việc loại bỏ luồng không khí hỗn loạn giúp quạt hoạt động ổn định và hiệu quả hơn, đồng thời giảm thiểu sự tiêu hao năng lượng không cần thiết.
Winglet Thiết Kế Tiếng Ồn Thấp:
- Winglets được thiết kế để loại bỏ tiếng ồn do gió, giúp quạt hoạt động êm ái hơn, mang lại sự thoải mái trong môi trường làm việc.
AirFences (Bộ Chuyển Hướng Vận Tốc Không Khí):
- AirFences là bộ chuyển hướng vận tốc không khí của quạt, đang chờ cấp bằng sáng chế. Bộ này giúp cải thiện hiệu quả lưu thông không khí trong vùng hoạt động của quạt.
- Cải thiện hiệu suất lên đến 28% trong vùng hoạt động của quạt, giúp không khí được phân bổ đều và tối ưu hơn.
.
►Hệ Thống Trung Tâm (Hub System)
Hệ Thống Trung Tâm Đang Chờ Cấp Bằng Sáng Chế:
- Hệ thống trung tâm bao gồm các bộ phận chính như trung tâm, bộ giữ aerofoil, và bộ kẹp giữ trung tâm, giúp đảm bảo kết cấu quạt vững chắc và hoạt động ổn định.
- Hệ thống này đang chờ cấp bằng sáng chế, minh chứng cho tính sáng tạo và độc đáo trong thiết kế của quạt Powerfoil® X3.0.
Phân Phối Tải Đồng Đều:
- Các thành phần của hệ thống trung tâm được cắt bằng máy chính xác để đảm bảo việc phân phối tải đồng đều trên toàn bộ quạt.
- Điều này giúp giảm thiểu sự mài mòn và căng thẳng không đồng đều trong quá trình quạt vận hành, làm tăng tuổi thọ của quạt.
Tăng Tuổi Thọ và Độ Bền:
- Việc phân phối tải đồng đều và các bộ phận được chế tạo chính xác giúp tăng độ bền và tuổi thọ của quạt, đặc biệt là đối với các quạt sải cánh dài như Powerfoil® X3.0.
- Hệ thống trung tâm góp phần giảm thiểu sự hỏng hóc hoặc cần bảo trì thường xuyên, giúp quạt hoạt động hiệu quả trong thời gian dài mà không gặp phải vấn đề lớn.
Lợi Ích:
- Hiệu suất đáng tin cậy: Hệ thống trung tâm đảm bảo quạt hoạt động ổn định và đáng tin cậy trong suốt vòng đời sản phẩm.
- Độ bền vượt trội: Thiết kế chính xác và phân phối tải đồng đều giúp giảm thiểu sự mài mòn và kéo dài tuổi thọ quạt.
- Giảm bảo bảo trì ít hơn: Các bộ phận được thiết kế để chịu tải một cách đồng đều, làm giảm tần suất bảo trì và sửa chữa.
►Quạt Trần Sải Cánh Dài với Công Nghệ Kiểm Soát VFD trên Bo Mạch
- Điều khiển VFD tích hợp: Các bộ điều khiển VFD trên bo mạch được kết nối sẵn với động cơ, chỉ cần kết nối điện từ bảng điều khiển đến quạt.
- Kiểm tra trước khi vận chuyển: Tất cả quạt sải cánh rộng được kiểm tra ở tốc độ tối đa để đảm bảo không gặp sự cố khi cài đặt.
- Loại bỏ nhiễu EMI/RFI: Khoảng cách tối thiểu giữa động cơ và bộ điều khiển VFD giúp loại bỏ nhiễu.
- Tích hợp tự động hóa: Quạt dễ dàng tích hợp vào hệ thống tự động hóa tòa nhà qua Modbus, đầu ra analog, hoặc các giao thức khác.
- Vỏ polycarbonate: Vỏ kín hoàn toàn, bền bỉ, chống ăn mòn và ngăn ngừa tích tụ nhiệt, kéo dài tuổi thọ.
- Xếp hạng IP55: Chống bụi và nước, phù hợp với môi trường công nghiệp khắc nghiệt.
► Quạt trần sải cánh dài có thể cho phép tích hợp đèn, camera an ninh, loa, gương an ninh và bất cứ thứ gì khác bạn có thể tưởng tượng.

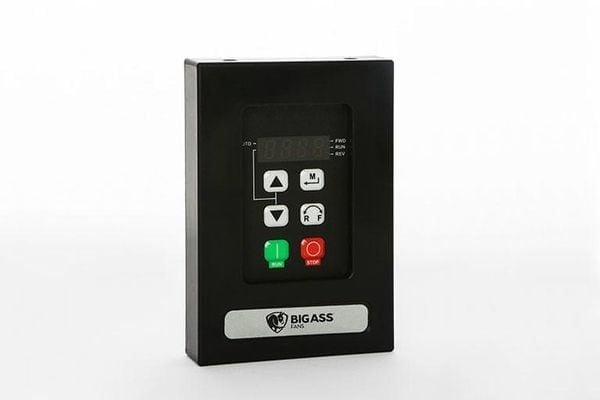

►Bộ Điều Khiển của Quạt Trần Sải Cánh Rộng Big Fans
Bộ điều khiển của quạt trần công nghiệp sải cánh rộng Big Fans được thiết kế đơn giản và tiện lợi với các tính năng ưu việt:
- Vận hành nhiều quạt: Bộ điều khiển có khả năng vận hành số lượng quạt không giới hạn từ một điều khiển tường, rất phù hợp cho các khu vực có nhiều quạt.
- Cáp kết nối: Cung cấp bởi cáp Cat5 lắp ráp sẵn, giúp việc kết nối dễ dàng và tiện lợi.
- Thiết kế gọn nhẹ: Bộ điều khiển có thiết kế nhỏ gọn, dễ dàng cài đặt và sử dụng. Màn hình LED giúp hiển thị thông tin rõ ràng, dễ đọc.
- Nắp che nút: Được trang bị nắp che nút để ngăn ngừa việc điều khiển từ những ngón tay tò mò, đồng thời giúp tiết kiệm năng lượng.
►Ưu Điểm của Quạt Trần Sải Cánh Rộng Big Fans: Tích Hợp Bảng Điều Khiển Chữa Cháy
- Rơle chữa cháy tiêu chuẩn: Quạt được tích hợp rơle chữa cháy tắt nguồn để đảm bảo an toàn khi có sự cố cháy nổ.
- Bảng điều khiển chữa cháy liền mạch: Tích hợp bảng điều khiển chữa cháy giúp hoạt động liền mạch, tự động tắt quạt khi có sự cố.
►Quạt Trần Sải Cánh Rộng Big Fans Tiết Kiệm Năng Lượng Quanh Năm
Quạt trần sải cánh rộng Big Fans là giải pháp tiết kiệm năng lượng hiệu quả cho các hệ thống HVAC của nhà máy, với các ưu điểm nổi bật:
- Mùa hè: Quạt giúp làm mát không gian, giảm tải cho hệ thống A/C, cho phép điều chỉnh nhiệt độ cao hơn vài độ mà vẫn cảm thấy thoải mái.
- Mùa đông: Quạt giúp đẩy nhiệt xuống từ trần nhà, giảm thời gian và mức tiêu thụ của hệ thống sưởi, tiết kiệm đến 30% năng lượng.
Nếu bạn cần thêm thông tin hoặc có yêu cầu khác, đừng ngần ngại liên hệ VMV nhé!
