🔧 ỨNG DỤNG CỦA QUẠT BLAUBERG TOWER-V EC 500
Quạt Blauberg đặt mái được sử dụng trong hệ thống thông gió và hút khí cho các tòa nhà công nghiệp, thương mại như:
Nhà xưởng, nhà kho, trung tâm thương mại, siêu thị, bệnh viện, trường học, nhà hàng,…
Các khu vực kỹ thuật yêu cầu thông gió liên tục, hút khí thải, hoặc làm mát không khí.
Lắp đặt dễ dàng cho mọi loại mái nhà hoặc trục thông gió đứng, phù hợp với cả mái bằng và mái nghiêng.
Ứng dụng trong cả hệ thống thông gió cưỡng bức và hệ thống hút khói.

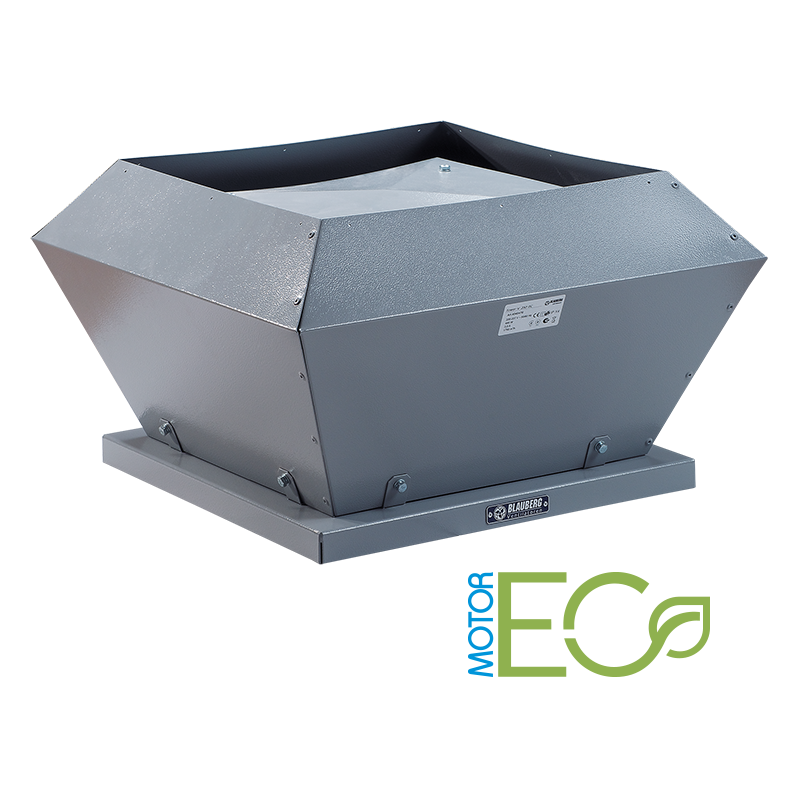

🏗️ THIẾT KẾ CỦA QUẠT LY TÂM ĐẶT MÁI
Vỏ quạt: Làm bằng thép cao cấp có phủ lớp sơn polymer chống ăn mòn, chống thời tiết, giúp quạt hoạt động bền bỉ trong điều kiện môi trường khắc nghiệt.
Ống xả khí: Thiết kế thẳng đứng giúp luồng khí thoát lên trên mái, tránh ảnh hưởng đến xung quanh.
Vận hành liên tục: Được thiết kế để hoạt động 24/7 với hiệu suất ổn định.
Bulong mắt nâng: Trang bị sẵn trên nắp quạt giúp nâng hạ dễ dàng bằng cẩu trong quá trình thi công, lắp đặt trên mái.
Tấm kết nối chân đế: Có khe kỹ thuật sẵn để cố định quạt lên mái nhà một cách chắc chắn và kín khít.
⚙️ ĐỘNG CƠ VÀ KIỂM SOÁT TỐC ĐỘ
🔌 Động cơ
Động cơ EC (Electronically Commutated):
Là loại động cơ tiết kiệm điện, hoạt động hiệu quả và bền bỉ.
Có quạt ly tâm cánh cong ngược đảm bảo áp suất gió cao.
Dạng ba pha (3~) – giúp quạt hoạt động ổn định với công suất lớn.
Tốc độ quay cao lên tới 1700 vòng/phút, tạo áp lực hút mạnh.
Bảo vệ quá nhiệt: Tích hợp công tắc nhiệt tự động ngắt khi quá nóng và khởi động lại khi nhiệt độ trở lại bình thường.
🎛️ Điều khiển tốc độ
🛠️ LẮP ĐẶT QUẠT
Gắn trực tiếp lên mái nhà hoặc trục thông gió đứng.
Kết nối với ống gió tròn qua mặt bích nạp bên dưới đế quạt.
Đế quạt có lỗ bắt bu lông để gắn cố định lên mái hoặc khung lắp đặt riêng.
Có thể đặt mua thêm khung đỡ mái và mặt bích nạp tùy vào cấu trúc mái.
| Thông số | Giá trị |
|---|
| Điện áp hoạt động | 380–480 V (3 pha) |
| Tần số điện | 50/60 Hz |
| Công suất tiêu thụ | 2.7 kW |
| Dòng điện | 4.3 A |
| Lưu lượng gió cực đại | 10.500 m³/h |
| Tốc độ quay | 1700 vòng/phút |
| Độ ồn (ở khoảng cách 3m) | 63 dB(A) |
| Nhiệt độ môi trường làm việc | -25°C đến +60°C |
| Loại động cơ | Động cơ EC hiệu suất cao |
| Cấp bảo vệ (IP) | IPX4 |
| Gắn ngoài trời | Có |
| Cách âm vỏ | Không |
| Loại ống gió | Dùng cho ống gió tròn |
| Thiết kế | Quạt ly tâm |
| Chức năng chính | Hút khí / Thông gió |
| Trọng lượng | 88 kg |
| Lắp đặt | Trên mái nhà |
| Ký hiệu | Kích thước (mm) | Ghi chú |
|---|
| L (Chiều dài tổng thể) | 859 mm | Tổng chiều dài thân quạt |
| L1 (Chiều rộng đế) | 833 mm | Bề rộng đế gắn vào mái |
| H (Chiều cao tổng) | 478 mm | Tính từ đế đến đỉnh ống xả |
| L2 (Chiều cao đế) | 53 mm | Phần chân đế tiếp xúc mái |
