THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT BLAUBERG KOMFORT Ultra D105

Là thiết bị thông gió xử lý không khí thu hồi nhiệt nhỏ gọn. Lưu lượng khí tối đa lên đến 106 m³ / h.

TÍNH NĂNG VÀ DẶT ĐIỂM CỦA QUẠT THÔNG GIÓ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105

- Là quạt dùng để thông gió có chức năng xử lý không khí để cung cấp hiệu quả và thông hơi khí thải trong căn hộ, nhà ở, khu nhà và các tòa nhà khác.

- Quạt KOMFORT Ultra D 105 sử đụng công nghệ thu hồi nhiệt để giảm thiểu tổn thất nhiệt thông gió.

- Quạt blauberg giúp kiểm soát việc  trao đổi không khí để tạo ra vi khí hậu trong nhà thoải mái.

VẬY QUẠT HÚT THÔNG GIÓ THU HỒI NHIỆT LÀ GÌ?

Thông gió thu hồi nhiệt HRV là một hệ thống cấp gió tươi cho phòng nói chung và phòng điều hòa nói riêng, trong đó gió tươi cấp vào trong phòng được làm lạnh và khử ẩm một phần (mùa hè) hoặc làm nóng và tăng ẩm một phần (mùa đông) nhờ thu hồi lại lạnh hoặc nhiệt của gió xả.

Trong thiết bị HRV phải có một bộ trao đổi nhiệt giữa dòng gió tươi và dòng gió xả. Có nhiều kiểu trao đổi nhiệt khác nhau như Roto (bánh quay), trao đổi nhiệt bằng ống soắn, bộ trao đổi nhiệt ngang dòng.
THIẾT KẾ CỦA QUẠT THÔNG GIÓ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105

- Vỏ của quạt KOMFORT ULtra D 105 nhỏ gọn được làm bằng tấm aluzinc hai lớp da, được phủ bên trong bằng lớp màng xốp PE 15 mm để cách nhiệt và cách âm.

- Các ống dẫn khí được đặt ở phía trên cùng của thiết bị và được trang bị giăng cao su để kết nối kín với các ống dẫn khí.

- Mặt đáy của thiết bị được trang bi bảng lề, giúp dễ dàng mở để có thể kiểm tra các bộ lọc cũng như thiết bị trao đổi nhiệt bên trong.

QUẠT CỦA THIẾT BỊ THÔNG GIÓ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105

- Động cơ không đồng bộ được sử dụng để cung cấp và xả khí.Cánh quạt ly tâm với lưỡi cong phía trước đảm bảo áp suất cao và độ ồn thấp.

-Tích hợp bảo vệ quá nóng.

- Cánh quạt được cân bằng động.

-Được trang bị vòng bi cho tuổi thọ dài hơn.

KHẢ NĂNG THU HỔI NHIỆT CỦA QUẠT THÔNG GIÓ BLAUBERG NHƯ THẾ NÀO?

-Thiết bị được trang bị hai loại bộ trao đổi nhiệt dạng tấm chéo

  • Bộ trao đổi nhiệt nhôm thu hồi nhiệt không khí chiết xuất hợp lý.
  • Bộ trao đổi nhiệt cellulose entanpy polyme hóa được thu hồi phục hồi năng lượng hợp lý và tiềm ẩn của không khí chiết xuất. Các bộ trao đổi nhiệt này là không thấm nước, không tạo ra hơi nước ngưng tụ và do đó được khuyến khích vận hành trong các cơ sở điều hòa không khí.

-Các luồng không khí được tách hoàn toàn trong bộ trao đổi nhiệt. Mùi và chất gây ô nhiễm có trong không khí chiết xuất không được chuyển sang dòng khí cung cấp.

-Thu hồi nhiệt dựa trên việc sử dụng năng lượng nhiệt có trong dòng khí chiết để làm nóng luồng không khí cung cấp. Chiết xuất không khí chuyển hầu hết nhiệt của nó vào dòng khí nạp vào. Thu hồi nhiệt làm giảm tổn thất năng lượng nhiệt trong mùa lạnh. Vào mùa hè, bộ trao đổi nhiệt thực hiện ngược lại và không khí nạp vào được làm lạnh trong bộ trao đổi nhiệt bằng không khí giải nhiệt. Điều này góp phần vào hiệu suất tốt hơn của điều hòa không khí trong các cơ sở thông gió.

-Hệ thống bảo vệ chống đóng băng điện tử tích hợp trong KOMFORT Ultra D105-Ađược sử dụng để ngăn chặn việc trao đổi nhiệt đóng băng trong mùa lạnh. Trong trường hợp bộ trao đổi nhiệt đóng băng nguy hiểm truyền đạt bởi bộ cảm biến nhiệt độ, quạt cung cấp được dừng lại để cho không khí ấm áp làm ấm bộ trao đổi nhiệt. Sau đó, quạt cấp nguồn được bật và thiết bị sẽ trở về chế độ hoạt động bình thường.

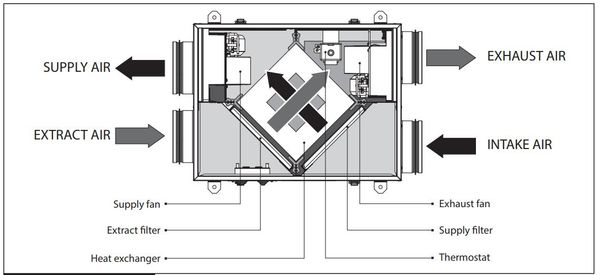

tóm tắt nguyên lý hoạt động của thiết thị xử lý không khí thu hồi nhiệt blauberg

Thiết bị có nguyên tắc hoạt động sau: Thiết bị có quạt sẽ hút không khí từ khí lạnh/ấm từ phòng đưa vào thiết bị, nơi nó được lọc bởi các bộ lọc, sau đó luồng khí đi qua bộ trao đổi nhiệt và được thải ra ngoài. Không khí trong lành lạnh từ bên ngoài đưa vào thiết bị nhờ 1 quạt hút, nó được làm sạch bằng các bộ lọc. Sau đó, không khí đi qua bộ trao đổi nhiệt và được dẫn đến phòng với quạt cung cấp. Năng lượng nhiệt của không khí chiết xuất lạnh/ấm được chuyển đến để làm sạch không khí trong lành từ bên ngoài và làm lạnh/ấm nó. Các luồng không khí được tách hoàn toàn trong khi đi qua bộ trao đổi nhiệt. Thu hồi nhiệt giảm thiểu tổn thất nhiệt, làm giảm chi phí sưởi ấm không gian trong mùa lạnh.


THIẾT BỊ THÔNG GIÓ THU HỒI NHIỆT THẢI CÓ THỂ LẮP ĐẶT CHO KHO LẠNH LÀM VIÊC, GIÚP CHO KHO LẠNH ĐƯỢC CUNG CẤP KHÔNG KHÍ TƯƠI TỰ NHIÊN MÀ KHÔNG BỊ THẤT THOÁT NHIỆT LANH TRONG KHO LANH NHỜ THIẾT BỊ BẢO VỆ CHỐNG DÓNG BĂNG.

-Hệ thống bảo vệ chống đóng băng điện tử tích hợp trong KOMFORT Ultra D105-Ađược sử dụng để ngăn chặn việc trao đổi nhiệt đóng băng trong mùa lạnh. Trong trường hợp bộ trao đổi nhiệt đóng băng nguy hiểm truyền đạt bởi bộ cảm biến nhiệt độ, quạt cung cấp được dừng lại để cho không khí ấm áp làm ấm bộ trao đổi nhiệt. Sau đó, quạt cấp nguồn được bật và thiết bị sẽ trở về chế độ hoạt động bình thường.

LẮP ĐẶT THIẾT BỊ THÔNG GIÓ THU HỒI NHIỆT BLAUBERGKOMFORT Ultra D 105

- Do kích thước vỏ nhỏ gọn, thiết bị được thiết kế theo chiều ngang gắn phía sau trần giả và kết nối với ống dẫn khí 125 mm.

các ví dụ lắp đặt thiết bị thông gió thu hồi nhiệt blauberg như sau:

ĐIỀU KHIỂN VÀ KIỂM SOÁT HOẠT ĐỘNG CỦA THIẾT BỊ THÔNG GIÓ THU HỒI NHIỆT THẢI BLAUBERG

- Điều khiển luồng khí bằng công tắc tốc độ ngoài CDP-3/5.

-Thiết bị có ba tốc độ quạt:

  • Tốc độ 1 - 57 m 3 / h, 24 dBA;
  • Tốc độ 2 - 78 m 3 / h, 32 dBA;
  • Tốc độ 3 - 106 m 3 / h, 41 dBA

THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105  LỌC BỤI TRONG KHÔNG KHÍ NHƯ THẾ NÀO?

Thiết bị thông gió thu gồi nhiệt thải blauberg trang bị hai bộ lọc G4 và F8 tích hợp giúp lọc không khí cung cấp hiệu quả.Bộ lọc G4 được sử dụng để lọc không khí.

KÍCH THƯỚC CỦA THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105

BẢNG THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ THÔNG GIÓ THU HỒI NHIỆT THẢI BLAUBERG KOMFORT Ultra D 105

PARAMETERKOMFORT ULTRA D105 (1 SPEED)KOMFORT ULTRA D105 (2 SPEED)KOMFORT ULTRA D105 (3 SPEED)MEASUREMENT UNIT
Phase111˜
Voltage230230230V
Frequency505050Hz
Current0.180.230.34A
Power303856W
Maximum air capacity5778106m³/h
Sound pressure level at 3 m distance243241dB(А)
RPM130019502500min-1
Temperature of transported air-25 +50-25 +50-25 +50°С
Insulating material15 mm PE foam film15 mm PE foam film15 mm PE foam filmmm
Filter: extract/supplyG4G4G4-
Replaceable filterFP-Ultra D105 G4FP-Ultra D105 G4FP-Ultra D105 G4-
Heat recovery efficiency65-7665-7665-76%
Moisture recovery efficiency656565%
Heat exchanger typecross-flowcross-flowcross-flow-
Heat exchanger materialpolymerized cellulosepolymerized cellulosepolymerized cellulose-
Connected air duct diameter125125125mm
Casing materialaluzinc-
SEC classDDD-
Weight101010kg
Mountingceiling mountingceiling mountingceiling mounting-
