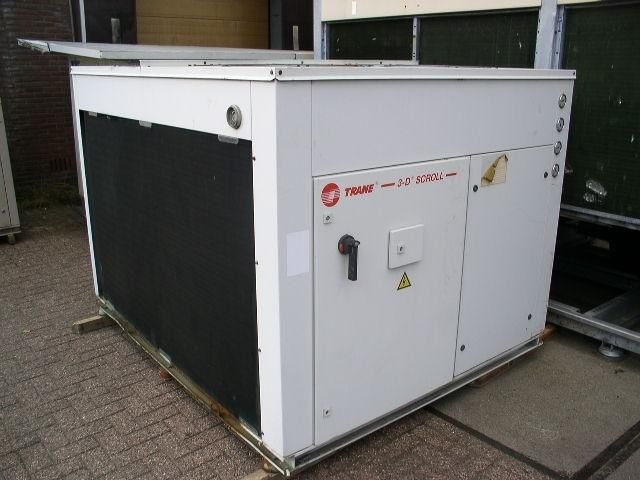

WATER CHILLER - MÁY LÀM LẠNH NƯỚC GIẢI NHIỆT GIÓ TRANE CGAH025 - 25HP
Máy làm lạnh nước, glycol và các chất lỏng
Máy làm lạnh nước giải nhiệt bằng gió, dùng quạt hướng trục
Chiiler trane hoạt động đáng tin cậy, hiệu quả và yên tĩnh.
Máy làm lạnh nước giải nhiệt gió của Trane giảm chi phí bảo trì.
Water chiller trane được trang bị Máy nén Scroll.
ĐẶT ĐIỂM MÁY LÀM LẠNH NƯỚC GIẢI NHIỆT GIÓ CỦA TRANE
Máy làm lạnh nước water chiller trane sử dụng máy nén Scroll.
máy nén Scroll đem lại lợi ích đáng tin cậy và hiệu quả so với chu kỳ nén.
Các tính năng nổi bật nhất của máy nén Scroll là máy nén cho phép chất lỏng hoặc bụi bẩn đi vào mà không làm hỏng máy nén
Hệ thống quản lý và vận hành máy làm lạnh nước water chiller Trane
Điều khiển
Có hai lựa chọn kiểm soát điều khiển eletrical truyền thống và mô-đun SMM có sẵn cho máy làm lạnh. Việc kiểm soát eletrical truyền thống có chứa các contactors máy nén, tiếp xúc quạt, rơ le quá tải, và kết nối thiết bị đầu cuối giao diện khách hàng.
Trong khi mô-đun SMM cung cấp các chức năng sau:
• Kiểm soát nhiệt độ nước lạnh và áp suất ngưng tụ.
• Kiểm soát các chế độ vận hành khác nhau và các thông số an toàn.
Ngoài ra, mô-đun có các tính năng sau:
• Màn hình tinh thể lỏng cho giao tiếp cục bộ.
• Đầu vào cho dừng / khởi động từ xa trên mỗi mạch.
• Một đầu ra trên mỗi mạch chỉ ra rằng chức năng an toàn được kích hoạt.
• Đầu vào tương tự để điều chỉnh điểm cài đặt nước lạnh. (4/20 mA hoặc 0 / 10V)
• Chức năng lập trình để điều chỉnh tự động điểm đặt nước lạnh liên quan đến nhiệt độ ngoài trời.
Để điều khiển nhiệt độ nước lạnh
Nhiệt độ của nước được đo tại đường nước ra của thiết bị bay hơi. Mô-đun SMM so sánh giá trị này với giá trị cài đặt và khởi động hoặc dừng máy nén theo thuật toán PID.
Kiểm soát áp suất ngưng tụ
Mô-đun SMM kiểm soát số lượng quạt hoạt động theo cách luôn tối ưu hóa COP.
Lợi ích của việc điều khiển máy làm lạnh nước bằng Mô-đun SMM
Mô-đun SMM bao gồm các chức năng sau.
• Bảo vệ chu kỳ ngắn có tính đến tần suất khởi động của máy nén.
• Tự động khởi động lại sau khi mất điện.
• Cân bằng số lần khởi động và giờ hoạt động của máy nén.
• Kiểm soát máy bơm nước lạnh.
• Kiểm soát thiết bị bay hơi chống nóng băng giá.
Điều khiển vận hành máy làm lạnh nước water chiller bằng mo-dun SMM giúp tối ưu hóa
Để giảm tiêu thụ điện, mô-đun SMM có thể tự động điều chỉnh điểm đặt nước lạnh liên quan đến nhiệt độ ngoài trời.
Giao tiếp
Mô-đun SMM phục vụ cho các loại hệ thống truyền thông khác nhau. Các hệ thống này đơn giản hóa đáng kể việc bảo trì và có thể cung cấp thông tin về các điều kiện hoạt động của máy làm lạnh
Kinh nghiệm của Trane trong việc kiểm soát các thiết bị làm lạnh chất lỏng kết hợp với các cải tiến kỹ thuật gần đây nhất.
Giao diện điều khiển
Mô-đun SMM bao gồm giao diện truyền thống với màn hình tinh thể lỏng. Giao diện này cung cấp đánh giá chính xác về điều kiện hoạt động của máy làm lạnh và tạo điều kiện chẩn đoán nhanh các lỗi (nếu có)
Điều khiển từ xa
Các địa chỉ liên lạc khô và các đầu vào analog, với điều kiện như là tiêu chuẩn, cho phép điều khiển từ xa và giám sát của các máy làm lạnh nước. Nếu chức năng an toàn được kích hoạt, đầu ra thông qua tiếp điểm khô sẽ được cung cấp. Đầu vào có sẵn để ngăn chặn một phần hoặc toàn bộ hoạt động của máy làm lạnh. Đầu vào tương tự (4/20 mA hoặc 0 / 10V) cho phép điều chỉnh điểm đặt nhiệt độ nước lạnh.
Đặt biệt máy làm lạnh nước water chiller Trane có chức năng tự chẩn đoán lỗi
Mô-đun SMM có thể tự giải thích 52 nguyên nhân lỗi (theo 3 loại) được hiển thị thông qua các mã lỗi. Đó là một công cụ mạnh mẽ để biết sự cố hệ thống máy làm lạnh nước trong thời gian ngắn.
ĐĂC ĐIỂM ƯU VIỆT NHẤT CỦA WATER CHILLER TRANE ĐÓ LÀ HỆ THỐNG MÁY NÉN SONG SONG
Trane đã đánh giá nhiều hệ thống đa dạng và chọn một hệ thống kết nối song song không thụ động. Chìa khóa cho hệ thống này là một thiết bị tách dầu độc đáo, được cấp bằng sáng chế. Bộ tách dầu được đặt tại điểm giao nhau giữa đường hút chung của thiết bị bay hơi và các đường hút riêng rẽ chạy tới mỗi máy nén. Hệ thống bao gồm một dòng cân bằng dầu kết nối hai cụm máy nén ở mức của kính xem dầu trên máy nén.
Ưu điểm của việc phân phối thụ động của Trane cho máy nén Scroll
Hiệu suất tải từng phần
Quyết định mở rộng máy nén cuộn trên máy làm lạnh bằng chất lỏng làm mát bằng không khí đã được thực hiện vì hai lý do. Lý do đầu tiên là hiệu quả tải một phần. Một bộ máy nén đa dạng có hiệu quả hơn khi tải một phần hơn hai máy nén với các mạch làm lạnh độc lập. Điều này là do các bình ngưng và thiết bị bay hơi quá khổ, ở điều kiện tải trọng một phần với máy nén đa dạng. Đối với thiết bị nén đa dạng, hệ số công suất luôn được duy trì ở mức cao ngay cả khi tải một phần.
Hiệu suất tải một phần tốt hơn là mong muốn bởi vì nhiều khách hàng hơn đang đánh giá hiệu suất của thiết bị trên cơ sở năng lượng tổng thể bằng cách sử dụng tải phần
hiệu suất. Đơn giản và độ tin cậy
Lý do thứ hai là thậm chí phân phối chất làm lạnh trong suốt bằng sáng chế của thiết kế đa tạp không cân bằng. Bộ tách dầu được cấp bằng sáng chế làm cho hệ thống khuếch đại hiệu quả hơn nhờ dầu hoàn toàn quay trở lại từng mạch máy nén, cho phép hệ thống quản lý mức dầu trong cả hai máy nén. Bộ tách này cho phép Trane tận dụng lợi thế của các ưu điểm đơn giản và độ tin cậy của hệ thống đa tạp thụ động, đồng thời loại bỏ nhược điểm quản lý dầu của nó.
BẢNG THÔNG SỐ KỸ THUẬT CỦA MÁY LÀM LẠNH NƯỚC WATER CHILLER TRANE CGAH025
Water chiller làm lạnh nước CGAH Được thiết kế để dễ dàng lắp đặt, hoạt động hiệu quả, đáng tin cậy, yên tĩnh và giảm chi phí bảo trì
Cài đặt đơn giản
Cài đặt tại chổ
Kích thước nhỏ gọn của máy làm lạnh CGAH đơn giản hóa việc lắp đặt tại nơi làm việc và cấu hình chiều cao thấp cho phép tích hợp dễ dàng trong môi trường xây dựng. Diện tích bề mặt của thiết bị tương đối nhỏ do kích thước giảm và thực tế là nó có thể được gắn 1 mét từ các bức tường liền kề. ác miếng đệm chống rung được cung cấp theo tiêu chuẩn để tránh tiếp xúc trực tiếp giữa đế và bề mặt lắp ghép.
Kết nối điện cho máy làm lạnh nước water chiller trane
hộp điện nằm ở mặt sau của bảng điều khiển cho phép kết nối dễ dàng dây cáp điện. Một cảm biến dòng chảy được gắn kết như là tiêu chuẩn trong nhà máy. Do đó, không cần cài đặt công tắc dòng tại công trường. Cảm biến nhiệt độ có sẵn trên bộ điều khiển để điều khiển máy bơm nước. Không gian được đặt bên trong bảng điều khiển cho khách hàng lắp bộ tiếp xúc máy bơm nước ướp lạnh.
Máy làm lạnh nước water chiller giải nhiệt bằng gió của Trane hoạt động đáng tin cậy và yên tĩnh
Hoạt động yên tĩnh
Máy nén Scroll ít tiếng ồn hơn và tạo ra ít rung hơn máy nén Pitong.
Giảm chi phí bảo trì khi sử dụng máy làm lạnh nước water chiller trane
Máy nén Scroll không yêu cầu bảo trì do không có các bộ phận bị hư hỏng, chẳng hạn như lò xo và van cần thay thế thường xuyên.
Kiểm tra nhà máy
Tất cả các máy làm lạnh nước của Trane CGAH đều phải trải qua quá trình kiểm tra chất lượng trước khi giao hàng.
Máy làm lạnh nước water chiller của Trane Đảm bảo chất lượng
Hệ thống quản lý chất lượng do Trane áp dụng đã chịu sự đánh giá và phê duyệt độc lập của bên thứ ba đối với I.S.O. 9001. Các sản phẩm được mô tả trong này
catalogue được thiết kế và sản xuất phù hợp với các yêu cầu hệ thống đã được phê duyệt như được định nghĩa trong Sổ tay Chất lượng Trane.
BẢNG VẼ WATER CHILLER LÀM LẠNH NƯỚC GIẢI NHIỆT GIÓ CỦA TRANE MODEL CGAH 020/025/030
