THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT LÀ GÌ?
Thông gió thu hồi nhiệt HRV là một hệ thống cấp gió tươi cho phòng nói chung và phòng điều hòa nói riêng, trong đó gió tươi cấp vào trong phòng được làm lạnh và khử ẩm một phần (mùa hè) hoặc làm nóng và tăng ẩm một phần (mùa đông) nhờ thu hồi lại lạnh hoặc nhiệt của gió xả.
Trong thiết bị HRV phải có một bộ trao đổi nhiệt giữa dòng gió tươi và dòng gió xả. Có nhiều kiểu trao đổi nhiệt khác nhau như Roto (bánh quay), trao đổi nhiệt bằng ống soắn, bộ trao đổi nhiệt ngang dòng.

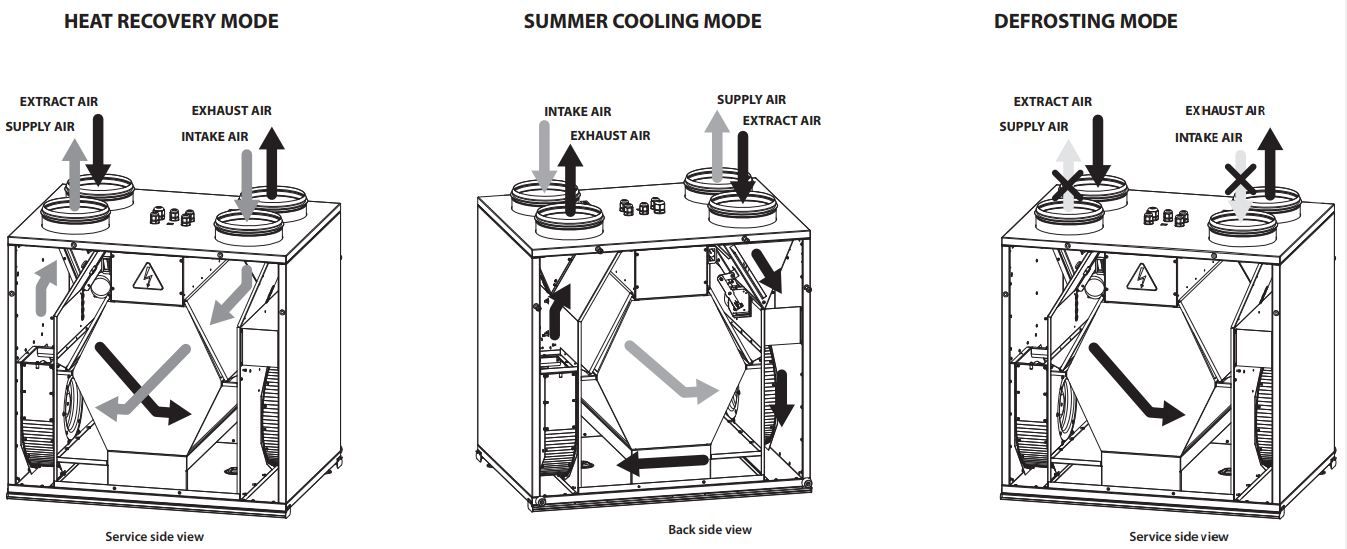

NGUYÊN LÝ HOẠT ĐỘNG CỦA THIÊT BỊ TRAO ĐỔI NHIỆT NGANG DÒNG CỦA BLAUBERG
ỨNG DỤNG CỦA THIẾT BỊ XỬ LÝ KHÔNG KHÍ CỦA BLAUBERG
- Các đơn vị xử lý không khí để cung cấp hiệu quả và thông hơi khí thải trong căn hộ, nhà ở, khu nhà và các tòa nhà khác.
- Thu hồi nhiệt giảm thiểu tổn thất nhiệt thông gió.
- Kiểm soát trao đổi không khí để tạo ra vi khí hậu trong nhà thoải mái.
- Tương thích với ống dẫn khí 125, 160, 200 mm tròn.

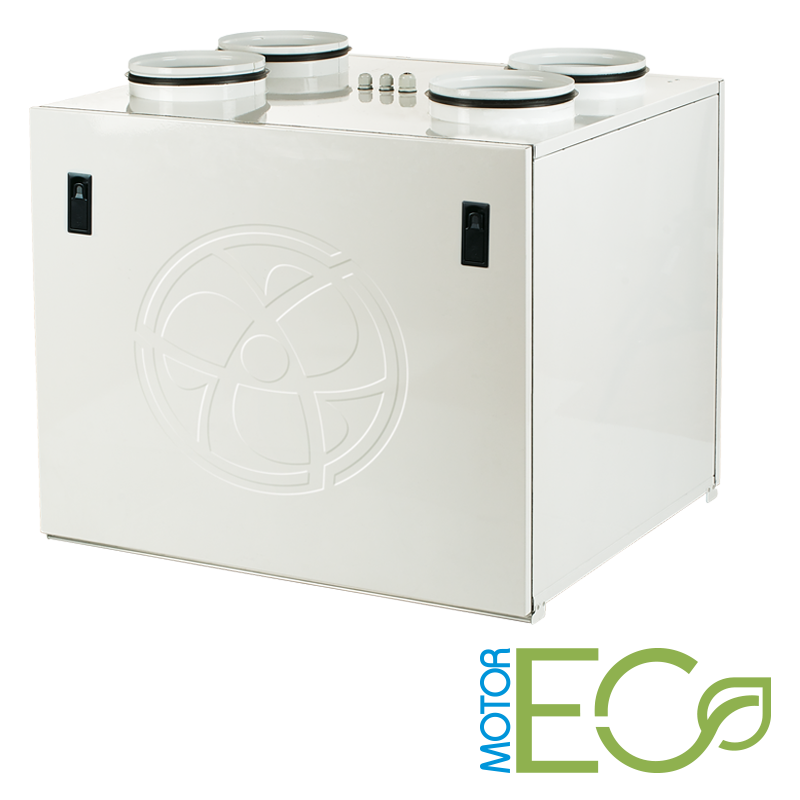

THIẾT KẾ CỦA THIẾT BỊ XỬ LÝ KHÔNG KHÍ HRV BLAUBER
- Vỏ bọc KOMFORT EC S160 (50 l/s) được làm bằng các tấm thép tráng phủ polymer hai lớp, được phủ bên trong bằng lớp len khoáng chất 20 mm để cách nhiệt và cách âm.
- Các bảng điều khiển bản lề của vỏ bọc đảm bảo dễ dàng truy cập vào bên trong để làm sạch và các hoạt động bảo trì khác.
- Các vòi được đặt ở phía trên cùng của thiết bị và được đóng kín bằng cao su để kết nối kín với các ống dẫn khí.
- Các ống nối nối với các ống dẫn khí được đặt ở phía trên cùng của thiết bị và được đậy kín bằng cao su để kết nối kín với các ống dẫn khí.
THIẾT KẾ QUẠT CỦA HRV BLAUBERG
- Động cơ cánh quạt bên ngoài không đồng bộ và cánh quạt ly tâm với lưỡi cong ngược được sử dụng để cung cấp và xả khí.
- Động cơ EC có mức tiêu thụ điện năng tốt nhất với tỷ lệ công suất không khí và đáp ứng các yêu cầu mới nhất liên quan đến tiết kiệm năng lượng và thông gió hiệu quả cao.
- Cánh quạt cân bằng động.
- Được trang bị vòng bi cho tuổi thọ dài hơn.
- Hoạt động đáng tin cậy và yên tĩnh.
- Lưu lượng không khí của quạt: 260m3/h - 72 l/s.
- Động cơ EC được đặc trưng với hiệu suất cao, mức độ tiếng ồn thấp và phạm vi tốc độ hoàn toàn có thể điều khiển được.
BỘ LỌC KHÔNG KHÍ CỦA THIẾT BỊ XỬ LÝ KHÔNG KHÍ BLAUBERG
- Hai bộ lọc cassette tích hợp với lớp lọc G3 cung cấp hiệu quả cung cấp và trích xuất lọc không khí.
CÁC ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ XỬ LÝ KHÔNG KHÍ HRV BLAUBERG
- Thiết bị này được trang bị một bộ trao đổi nhiệt polystyrene dạng tấm phản kháng với diện tích bề mặt lớn và hiệu quả thu hồi nhiệt cao.
- Thu hồi nhiệt dựa trên việc sử dụng năng lượng nhiệt (nóng hoặc lạnh) có trong dòng khí thải để làm nóng hoặc lạnh luồng không khí cung cấp. Dòng không khí thải hầu hết nhiệt của nó được hấp thụ vào dòng không khí cấp. Thu hồi nhiệt làm giảm tổn thất năng lượng nhiệt trong mùa lạnh. Vào mùa hè, bộ trao đổi nhiệt thực hiện ngược lại và chuyển một phần của độ lạnh tích lũy từ không khí giải nhiệt làm mát để làm lạnhkhông khí nạp vào. Điều này góp phần vào hiệu suất tốt hơn của điều hòa không khí trong cơ sở thông gió.
- Máng thoát nước dưới khối trao đổi nhiệt được sử dụng để thu gom và thoát nước ngưng tụ. Các lổ thoát nước được trang bị với một ống cống để loại bỏ condensate.
- Do phục hồi độ ẩm, bộ trao đổi nhiệt entanpy không tạo ra sự ngưng tụ.
- Các luồng không khí được tách hoàn toàn trong bộ trao đổi nhiệt. Mùi và chất gây ô nhiễm có trong không khí chiết xuất không được chuyển sang dòng khí cung cấp.
- Hệ thống bảo vệ đóng băng điện tử được sử dụng để ngăn chặn việc trao đổi nhiệt đóng băng trong mùa lạnh. Trong trường hợp một mối nguy hiểm đóng băng được đăng ký bởi bộ cảm biến nhiệt độ, quạt cung cấp sẽ tắt để cho bề mặt trao đổi nhiệt trở nên ấm lên với luồng không khí chiết xuất ấm. Sau khi một mối nguy hiểm đóng băng là trên các fan hâm mộ cung cấp trong bật và các đơn vị trở lại chế độ hoạt động tiêu chuẩn.
- Hệ thống chống sương giá điện tử được sử dụng để ngăn chặn việc trao đổi nhiệt bị đóng băng trong mùa lạnh. Trong trường hợp đóng băng nguy hiểm truyền đạt bởi các cảm biến nhiệt độ, quạt cung cấp được dừng lại để cho không khí ấm áp làm ấm bộ trao đổi nhiệt. Sau đó, quạt cấp nguồn được bật và thiết bị sẽ trở lại chế độ hoạt động bình thường.
- Hiệu suất trao đổi nhiệt: 83-98 %.
- Vật liệu trao đổi nhiệt là: Polystyrene
THIẾT BỊ XỬ LÝ KHÔNG KHÍ AHU-BLAUBERG ĐƯỢC TRANG BỊ VAN BYBASS CHO KÊNH GIÓ.
- Các thiết bị KOMFORT EC SB được trang bị đường vòng 100% để thông gió mùa hè (làm mát phòng bằng không khí lạnh).
KIỂM SOÁT VÀ ĐIỀU KHIỂN THIẾT BỊ XỬ LÝ KHÔNG KHÍ AHU-BLAUBERG
- Thiết bị KOMFORT EC S S11 / KOMFORT EC SB S11 kết hợp hệ thống điều khiển tích hợp với bảng điều khiển gắn tường S11 với màn hình LCD.
- S11 BAO GỒM:
- Tắt/mở thiết bị.
- Thiết lập yêu cầu cung cấp và trích xuất tốc độ quạt cho điều khiển lưu lượng không khí của thiết bị. Mỗi tốc độ được điều chỉnh riêng trong khi thiết lập.
- Bỏ qua van điều tiết mở / đóng cửa để thông gió mùa hè.
- Thiết lập và duy trì nhiệt độ phòng hoặc ống dẫn khí.
- Hẹn giờ bật / tắt và điều chỉnh hoạt động hẹn giờ.
- Thiết lập hoạt động theo ngày và theo lịch của đơn vị.
- Kiểm soát hoạt động đối với phản hồi từ cảm biến độ ẩm ống dẫn FS1 (được yêu cầu riêng) hoặc từ cảm biến độ ẩm trong bảng điều khiển.
- Lọc chỉ báo tắc nghẽn bằng đồng hồ đo động cơ.
- Tắt hệ thống trên tín hiệu từ bảng điều khiển báo cháy.
- Kiểm soát nguồn cung cấp và bộ giảm chấn khí thải (được đặt hàng riêng).
- Hiển thị mã lỗi.
- KOMFORT EC S S15 / KOMFORT Thiết bị EC SB S15 kết hợp hệ thống điều khiển tích hợp với bảng điều khiển gắn tường S15 với chỉ báo LED. Các thiết bị được trang bị Đầu nối USB Loại B cho cài đặt tùy chọn nâng cao trong một phần mềm đặc biệt.
- S15 chức năng tự động hóa:
- Tắt/mở thiết bị.
- Điều khiển lưu lượng không khí (chọn tốc độ thấp, trung bình hoặc cao).
- Chỉ báo báo động khi có lỗi, không hiển thị mã lỗi.
- Báo bảo trì bộ lọc.
- Các chức năng bổ sung của tự động hóa S15 với phần mềm được cài đặt:
- Điều chỉnh tốc độ quạt từ 0 đến 100%. Mỗi tốc độ được điều chỉnh riêng cho nguồn cung cấp và quạt hút.
- Kiểm soát hoạt động đối với phản hồi từ cảm biến độ ẩm ống dẫn FS2 (được đặt riêng).
- Thiết lập vận hành đơn vị theo thiết bị điều khiển bên ngoài (được đặt riêng).
- Cài đặt nhiệt độ để kích hoạt hệ thống bảo vệ đóng băng.
- Kiểm soát và điều chỉnh hoạt động của bộ hẹn giờ bảo trì bộ lọc.
- Báo mã lỗi.
- Bộ điều khiển bên ngoài, điều khiển mức độ bỏ qua và độ ẩm.
- Bộ phân phối tiêu chuẩn bao gồm cáp 10 m để kết nối thiết bị và bảng điều khiển.
- Chức năng tự động hóa
BẢNG THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ TRAO ĐỔI NHIỆT HRV BLAUBERG
THAM SỐ | KOMFORT EC SB200 | ĐƠN VỊ ĐO LƯỜNG |
---|
Điện Áp | 230 | V |
phase | 1 | ˜ |
Tần số | 50/60 | Hz |
Dòng điện | 1.0 | A |
Lưu lượng không khí tối đa | 260 | m³ / h |
Power | 130 | W |
Độ ồn ở khoảng cách 3 m | 24 | dB (a) |
RPM | 2050 | phút -1 |
Nhiệt độ không khí vận chuyển | -25... +60 | ° С |
Vật liệu cách nhiệt | Len khoáng sản 30 mm | mm |
Bộ lọc nguồn cung cấp | G3 | - - |
Trích xuất bộ lọc | G3 | - - |
Hiệu suất thu hồi nhiệt | 83-98 | % |
Loại trao đổi nhiệt | dòng chảy ngược | - - |
Vật liệu trao đổi nhiệt | Polystyrene | - - |
Đường kính ống dẫn khí kết nối | 125 | mm |
Vỏ bọc vật liệu | thép tráng polymer | - - |
Cân nặng | 45 | Kilôgam |
Gắn kết | treo tường | - - |
CATALOGUE THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT BLAUBER - KOMFORT EC SB200 (72 l/s) tại đây
CÁC PHỤ KIỆN ĐI KÈM THIẾT BỊ XỬ LÝ KHÔNG KHÍ THU HỒI NHIỆT BLAUBER
