Ý NGHĨA CỦA MODEL
GIỚI THIỆU SẢN PHẨM

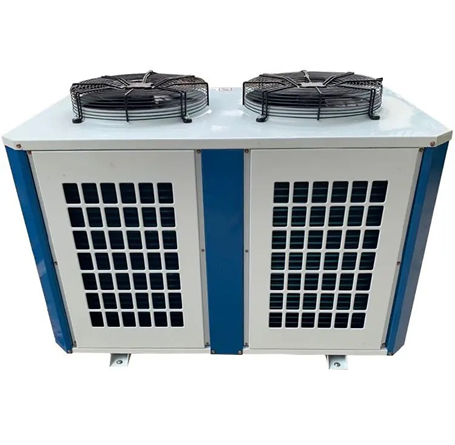

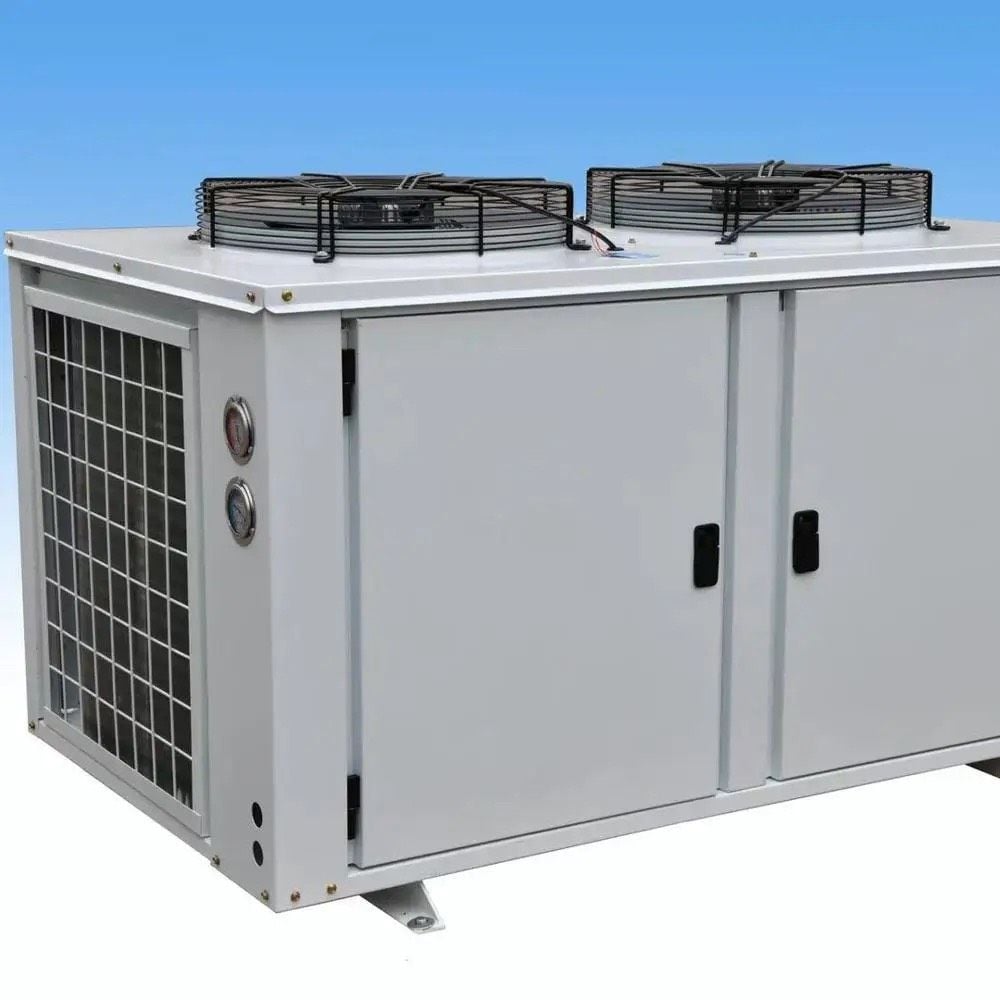

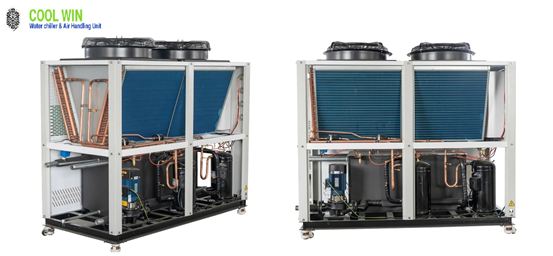

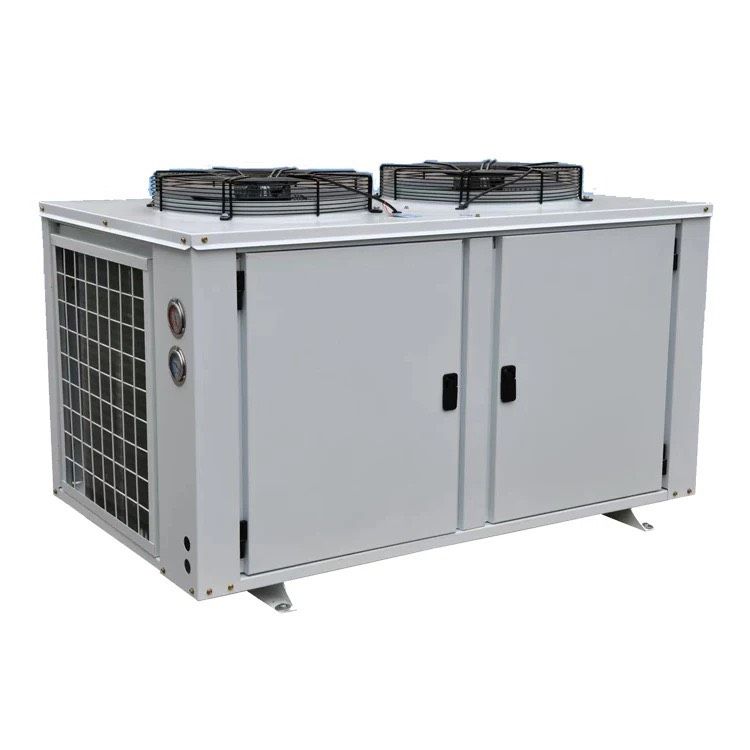

Máy làm lạnh nước COOL WIN là giải pháp lý tưởng cho việc cung cấp nước lạnh trong các ứng dụng công nghiệp, như dây chuyền sản xuất hoặc hệ thống xử lý không khí trung tâm AHU/FCU. Thiết bị này có thiết kế khép kín, có thể lắp đặt ngoài trời, tiết kiệm không gian và mang lại sự tiện lợi tối đa.
Mỗi máy làm lạnh nước bao gồm các bộ phận chất lượng cao như:
- Máy nén cuộn kín
- Bình bay hơi dạng tấm (P.H.E)
- Dàn ngưng làm mát bằng không khí
- Chất làm lạnh R-407C thân thiện với môi trường
- Trung tâm điều khiển bằng bộ vi xử lý, chịu được điều kiện thời tiết khắc nghiệt
Tất cả các linh kiện được lắp đặt trên khung thép chắc chắn, được sơn tĩnh điện giúp bảo vệ và tăng độ bền cho sản phẩm.
TỔNG QUAN VỀ SẢN PHẨM
Máy làm lạnh nước Water Chiller CWL-AUC có công suất từ 17 kW đến 45 kW (tương đương 5HP đến 15HP), được lắp ráp hoàn chỉnh tại nhà máy và sẵn sàng để lắp đặt tại công trình.
- Thiết bị được kiểm tra áp suất, hút chân không và nạp đầy đủ môi chất làm lạnh R-407C trước khi xuất xưởng.
- Sau khi lắp đặt, thiết bị sẽ được kiểm tra vận hành kỹ càng để đảm bảo hiệu suất và sự chính xác của hệ thống điều khiển.
Cấu trúc của máy được làm từ thép SS400 chất lượng cao, dày dặn và chắc chắn, được phủ lớp sơn bột nung giúp máy bền bỉ, đẹp mắt và có tuổi thọ cao.
THÔNG SỐ KỸ THUẬT
MODEL | CWL- AUC - 017 | CWL- AUC - 023 | CWL- AUC-029 | CWL- AUC-035 | CWL- AUC-045 |
HẠNG MỤC | | | | | |
Nguồn điện (Power supply) | 3 - 380v - 50Hz |
Công suất làm lạnh (Cooling capacity) | KW | 17 | 23.3 | 28 | 35 | 45 |
Btu/h | 51,000 | 79,500 | 100,000 | 120,000 | 150,000 |
Công suất tiêu thụ (Power consumption) | KW | 4.48 | 7.8 | 10.7 | 11.8 | 12.8 |
Dòng điện vận hành (Rated Amps) | A | 7.8 | 12 | 16 | 18 | 26.8 |
Kiểm soát công suất (Capacity control) | % | 0 - 100 |
Máy nén
(Compressor) | Kiểu(Type) | Xoắn ốc ( Scroll) |
Số lượng (Number Used) | 1 |
Công suất ra (Power) | KW | 4 | 6.7 | 9 | 10.1 | 11.05 |
R-22 or R407C Refrigerant Charge | KG | 3 | 3.8 | 4.6 | 6.1 | 9 |
Dàn lạnh (Evaporator) | Loại ( Type) | | Dạng tấm (Plate Heat Exchanger) |
Lưu lượng nước (Water flowrate) | L/S | 0.7 | 1.1 | 1.5 | 1.8 | 1.95 |
Đường kính ống dẫn (Water Connections) | DN25 | DN25 | DN32 | DN32 | DN40 |
Quạt (Fan condenser) | Loại ( Type) | Loại hướng trục (Propeller Type) |
Hướng thổi gió (Air direction | Loại thổi lên trên (Above blowing type) |
Công suất x số lượng (Power x quantity) | 0.42kwx2 | 0.55kw x2 | 0.85kw x 2 | 0.85Kw x 2 | 0.85Kw x 2 |
Lưu lượng gió (Air Flow) | L/S | 3,611 | 4,167 | 6,000 | 6,000 | 6,700 |
Trang bị bảo vệ (Protection devices) | Công tắc áp cao và áp thấp, đồng hồ áp thấp và áp cao, công tắc dòng chảy, Relay bảo vệ phase, bộ điều khiển nhiệt độ, Relay bảo vệ quá tải. (High/low pressure switch, Flow Switch, switch, thermal overload, phase reversal relay, thermostat) |
Kích thước
(Dimensions) | L | mm | 1333 | 1500 | 1600 | 1600 | 1600 |
W | mm | 769 | 900 | 950 | 950 | 950 |
H | mm | 1028 | 1,200 | 1,400 | 1,400 | 1,400 |
W5 | mm | 691 | 850 | 850 | 850 | 850 |
L2 | mm | 1127 | 1,400 | 1,500 | 1,500 | 1,500 |
Trọng lượng (Net weight) | KG | 200 | 230 | 260 | 290 | 290 |
►Công suất lạnh của sản phẩm này được tính dựa trên sự chênh lệch nhiệt độ của nước lạnh vào và ra là 12/7℃, cùng với điều kiện nhiệt độ ngoài trời là 35℃ DB và 24℃ WB.
►Chúng tôi có thể điều chỉnh các thông số kỹ thuật sản phẩm để phù hợp với yêu cầu cụ thể của khách hàng.
