Ý NGHĨA CỦA MODEL
GIỚI THIỆU

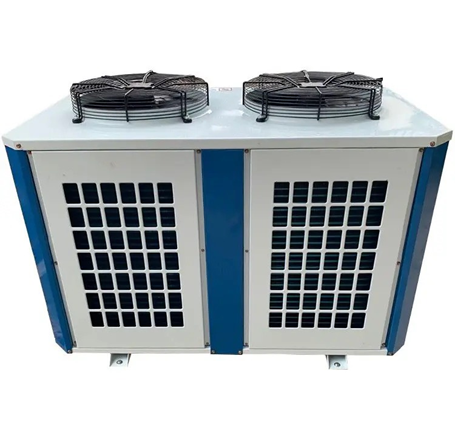

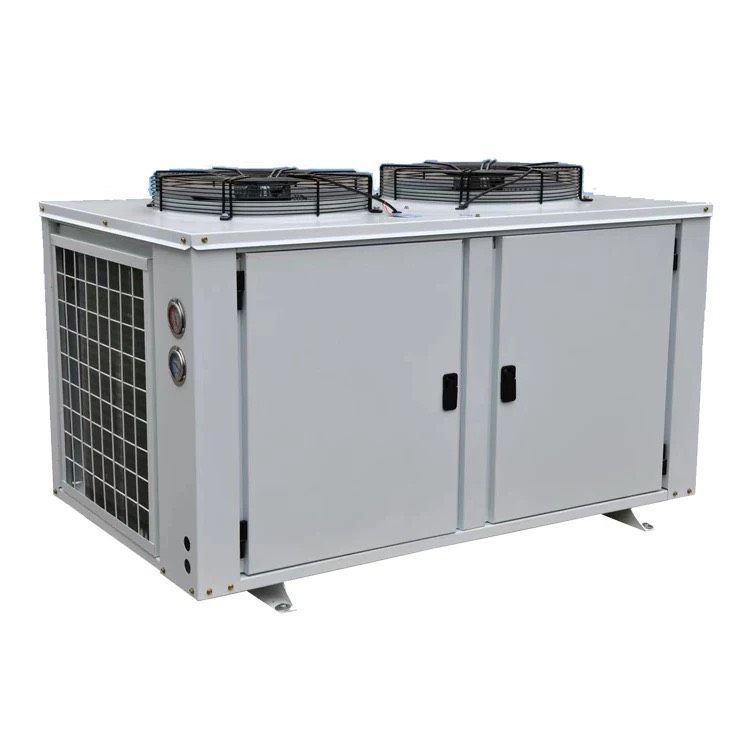

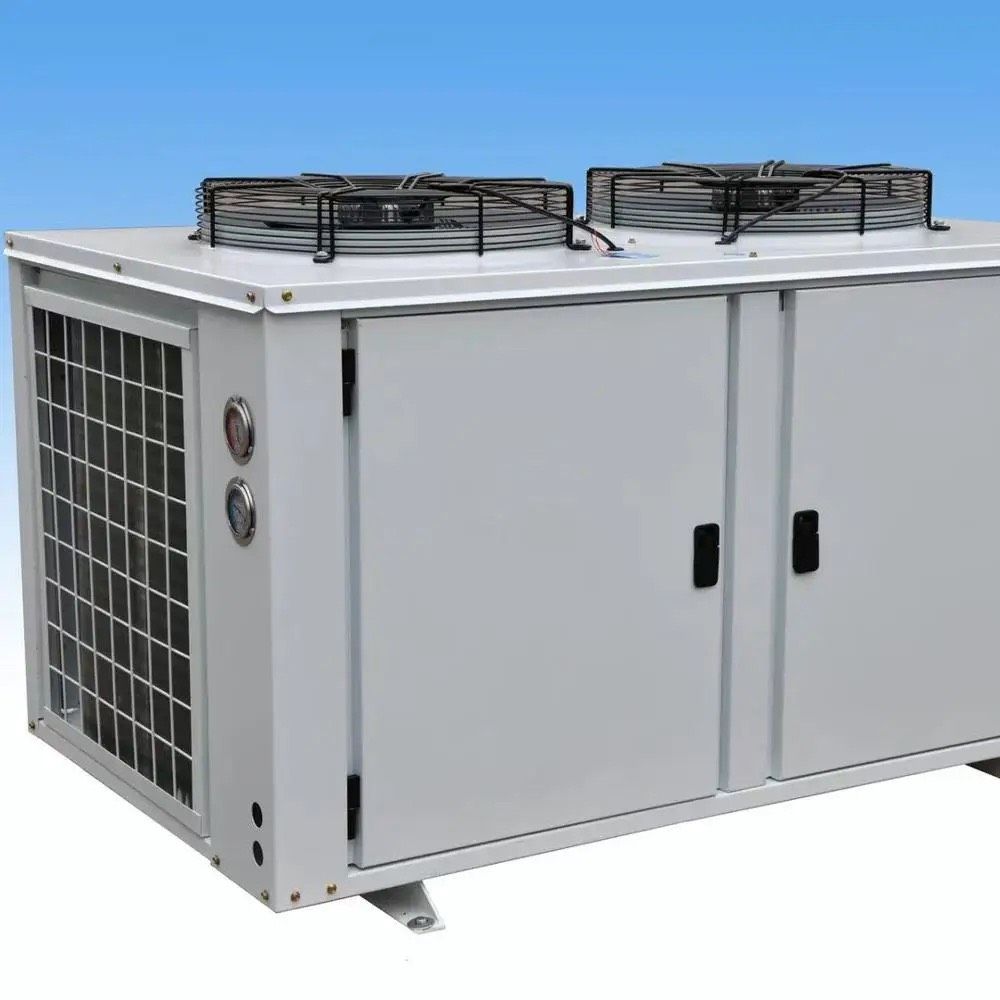

Máy làm lạnh nước COOL WIN là giải pháp tối ưu cho việc cung cấp nước lạnh cho các ứng dụng giải nhiệt trong các ngành công nghiệp, dây chuyền sản xuất, hoặc thiết bị xử lý không khí trung tâm AHU/FCU. Máy làm lạnh này được thiết kế hoàn toàn khép kín, có thể lắp đặt ngoài trời, tiết kiệm không gian và tăng tính tiện dụng.
Mỗi thiết bị bao gồm:
- Máy nén cuộn kín
- Bình bay hơi dạng tấm (P.H.E)
- Dàn ngưng làm mát bằng không khí
- Chất làm lạnh R-407C thân thiện với môi trường
- Trung tâm điều khiển bộ vi xử lý chống chịu tốt với thời tiết
Tất cả các thành phần được lắp ráp trên một khung thép chất lượng cao, chắc chắn và được phủ sơn tĩnh điện để tăng độ bền và tuổi thọ cho sản phẩm.
TỔNG QUAN

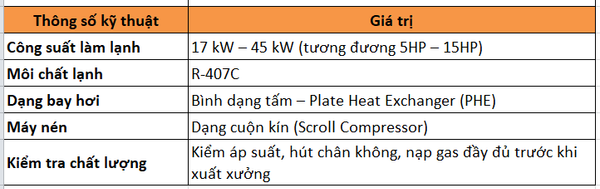

Các mẫu máy Water Chiller CWL-AUC có công suất từ 17 kW đến 45 kW (5HP đến 15HP) được lắp ráp hoàn chỉnh từ nhà máy, sẵn sàng để lắp đặt tại công trình.
- Thiết bị được kiểm tra áp suất, hút chân không và nạp đầy đủ môi chất làm lạnh R-407C.
- Sau khi lắp ráp, mỗi thiết bị đều được kiểm tra hoạt động để đảm bảo rằng các bộ phận điều khiển hoạt động chính xác.
Cấu trúc của thiết bị được làm từ thép SS400 chất lượng cao, dày và chắc chắn. Thép được phủ lớp sơn bột nung, giúp sản phẩm bền đẹp và có tuổi thọ cao.
THÔNG SỐ KỸ THUẬT
MODEL | CWL- AUC - 017 | CWL- AUC - 023 | CWL- AUC-029 | CWL- AUC-035 | CWL- AUC-045 |
HẠNG MỤC | | | | | |
Nguồn điện (Power supply) | 3 - 380v - 50Hz |
Công suất làm lạnh (Cooling capacity) | KW | 17 | 23.3 | 28 | 35 | 45 |
Btu/h | 51,000 | 79,500 | 100,000 | 120,000 | 150,000 |
Công suất tiêu thụ (Power consumption) | KW | 4.48 | 7.8 | 10.7 | 11.8 | 12.8 |
Dòng điện vận hành (Rated Amps) | A | 7.8 | 12 | 16 | 18 | 26.8 |
Kiểm soát công suất (Capacity control) | % | 0 - 100 |
Máy nén
(Compressor) | Kiểu(Type) | Xoắn ốc ( Scroll) |
Số lượng (Number Used) | 1 |
Công suất ra (Power) | KW | 4 | 6.7 | 9 | 10.1 | 11.05 |
R-22 or R407C Refrigerant Charge | KG | 3 | 3.8 | 4.6 | 6.1 | 9 |
Dàn lạnh (Evaporator) | Loại ( Type) | | Dạng tấm (Plate Heat Exchanger) |
Lưu lượng nước (Water flowrate) | L/S | 0.7 | 1.1 | 1.5 | 1.8 | 1.95 |
Đường kính ống dẫn (Water Connections) | DN25 | DN25 | DN32 | DN32 | DN40 |
Quạt (Fan condenser) | Loại ( Type) | Loại hướng trục (Propeller Type) |
Hướng thổi gió (Air direction | Loại thổi lên trên (Above blowing type) |
Công suất x số lượng (Power x quantity) | 0.42kwx2 | 0.55kw x2 | 0.85kw x 2 | 0.85Kw x 2 | 0.85Kw x 2 |
Lưu lượng gió (Air Flow) | L/S | 3,611 | 4,167 | 6,000 | 6,000 | 6,700 |
Trang bị bảo vệ (Protection devices) | Công tắc áp cao và áp thấp, đồng hồ áp thấp và áp cao, công tắc dòng chảy, Relay bảo vệ phase, bộ điều khiển nhiệt độ, Relay bảo vệ quá tải. (High/low pressure switch, Flow Switch, switch, thermal overload, phase reversal relay, thermostat) |
Kích thước
(Dimensions) | L | mm | 1333 | 1500 | 1600 | 1600 | 1600 |
W | mm | 769 | 900 | 950 | 950 | 950 |
H | mm | 1028 | 1,200 | 1,400 | 1,400 | 1,400 |
W5 | mm | 691 | 850 | 850 | 850 | 850 |
L2 | mm | 1127 | 1,400 | 1,500 | 1,500 | 1,500 |
Trọng lượng (Net weight) | KG | 200 | 230 | 260 | 290 | 290 |
GHI CHÚ
- Công suất lạnh của bảng quy cách này căn cứ theo nhiệt độ chênh lệch của nước lạnh vào và nước lạnh ra 12/7 ℃, Nhiệt độ ngoài trời 35℃ DB, 24℃ WB.
- Chúng tôi được phép thay đổi quy cách khi có yêu cầu
