Hệ thống điều hòa trung tâm VRV I V Hiện nay, hệ thống điều hòa không khí trung tâm đang trở thành xu hướng lựa chọn phổ biến cho các tòa nhà văn phòng, trung tâm thương mại và nhà xưởng nhờ vào những ưu điểm vượt trội như: Dàn lạnh đa dạng kiểu dáng, vận hành êm ái, tiết kiệm điện năng và tối ưu không gian lắp đặt.

Dưới đây là một số hệ thống điều hòa trung tâm phổ biến hiện có trên thị trường Việt Nam:

Sự ra đời của hệ thống điều hòa trung tâm VRV Daikin vào năm 1982 đã mang lại bước đột phá lớn trong ngành điều hòa không khí. Sau gần 30 năm nghiên cứu và phát triển, hệ thống VRV đã ngày càng hoàn thiện về công nghệ và trở thành giải pháp phổ biến trong các tòa nhà văn phòng, khách sạn cao tầng, nhờ vào những ưu điểm vượt trội như tiết kiệm năng lượng, chi phí vật tư thấp, tiết kiệm không gian lắp đặt, dễ dàng thi công và giảm chi phí vận hành nhờ vào tính tự động hóa cao.

Ưu điểm của hệ thống điều hòa không khí trung tâm DAIKIN VRV IV S:

Dàn lạnh đa dạng kiểu dáng
Dàn lạnh của hệ thống VRV IV Daikin được thiết kế tinh tế, với đa dạng kiểu dáng và mẫu mã, phù hợp cho mọi không gian kiến trúc. Các lựa chọn dàn lạnh bao gồm:
- Dàn lạnh Cassette Âm trần (Đa hướng thổi có cảm biến)
- Dàn lạnh Cassette Âm trần (Đa hướng thổi)
- Dàn lạnh Cassette Âm trần (Bốn hướng thổi nhỏ gọn)
- Dàn lạnh Cassette áp trần bốn hướng thổi
- Dàn lạnh Cassette âm trần 2 hướng thổi
- Dàn lạnh Cassette âm trần (Một hướng thổi)
- Dàn lạnh âm trần nối ống gió dạng mỏng
- Dàn lạnh giấu trần nối ống gió
- Dàn lạnh treo tường
- Dàn lạnh tủ đứng đặt sàn nối ống gió
- Dàn lạnh tủ đứng đặt sàn
Công suất kết nối linh hoạt

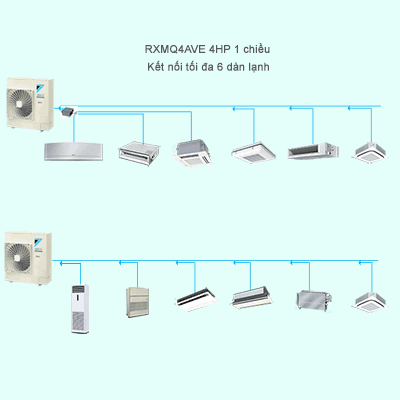

Hệ thống điều hòa VRV IV Daikin cho phép một dàn nóng kết nối với nhiều dàn lạnh có công suất từ 1HP đến 10HP, giúp dễ dàng điều chỉnh và thiết kế cho các không gian đa dạng, từ phòng nhỏ như phòng ngủ đến các khu vực lớn như hội trường. Công suất kết nối tối đa lên tới 64 dàn lạnh cho một dàn nóng.

Hệ thống VRV IV Daikin mang lại sự linh hoạt và hiệu quả trong việc cung cấp giải pháp điều hòa không khí cho các công trình có yêu cầu cao về chất lượng và hiệu suất.

Hệ thống điều hòa không khí trung tâm VRV IV Daikin có thể kết nối với AHU là thiết bị xử lý không khí AHU của Daikin có thể kết nối với hệ thống VRV IV tạo thành một hệ thống đồng nhất.

Các Tính Năng Chính của Hệ Thống Điều Hòa Không Khí Trung Tâm DAIKIN VRV IV

Hiệu Suất Vận Hành Tối Ưu
Hệ thống điều hòa trung tâm Daikin VRV IV cung cấp ba dòng sản phẩm đa dạng, giúp đáp ứng nhu cầu sử dụng của nhiều loại công trình khác nhau:

VRV IV Tiết Kiệm Năng Lượng Cao (COP Cao):
Dòng sản phẩm này được thiết kế để tiết kiệm điện năng tối đa. Với dãy công suất từ 12HP đến 50HP, hệ thống VRV IV không chỉ giúp giảm chi phí vận hành mà còn duy trì hiệu suất làm mát và sưởi ấm ổn định, tối ưu cho các không gian rộng lớn như văn phòng, khách sạn và các tòa nhà cao tầng.

VRV IV Tiết Kiệm Diện Tích :Với thiết kế dàn nóng nhỏ gọn, VRV IV tiết kiệm không gian lắp đặt và vẫn duy trì hiệu suất tối ưu. Sản phẩm có công suất từ 18HP đến 50HP và 17 kiểu model mới, lý tưởng cho các không gian hạn chế.

VRV IV Loại Tiêu Chuẩn: Cung cấp công suất từ 6HP đến 60HP, với 3 model mới, phù hợp cho nhiều loại công trình khác nhau.

Tiết Kiệm Điện Năng Với VRV IV Daikin

Hệ thống VRV IV sử dụng công nghệ VRT, tự động điều chỉnh nhiệt độ làm lạnh theo nhu cầu và điều kiện thời tiết, giúp tiết kiệm điện năng.
Khi làm lạnh, nhiệt độ bay hơi tăng lên, giảm chênh lệch với nhiệt độ ngưng tụ, giảm công suất máy nén và tiết kiệm điện.
Khi sưởi ấm, nhiệt độ ngưng tụ giảm, tối ưu hóa hiệu suất và giảm mức tiêu thụ năng lượng.

Nhiệt độ bay hơi và COP thay đổi theo tải nhiệt trong không gian điều hòa

VRV IV Daikin áp dụng công nghệ VRT nhằm tiết kiệm điện năng và ngăn tình trạng quá lạnh hoặc quá nóng.

Công nghệ VRT trong hệ thống VRV IV Daikin giúp máy lạnh làm lạnh nhanh hơn rút ngắn thời gian ổn định nhiệt độ.

Công nghệ VRT của hệ thống VRV IV có 3 chế độ hoạt động:

Chế độ mạnh mẽ: Tăng công suất trên 100% khi cần thiết, giảm hoặc tăng nhiệt độ môi chất lạnh nhanh chóng để ổn định nhiệt độ nhanh chóng.
Chế độ nhanh: Tập trung vào phản ứng nhanh chóng, điều chỉnh nhiệt độ môi chất lạnh để duy trì sự ổn định.
Chế độ êm dịu: Điều chỉnh nhiệt độ môi chất lạnh từ từ, ưu tiên hiệu suất hệ thống thay vì tốc độ phản ứng.

Công nghệ VRT tối ưu cho những khu vực có sự thay đổi nhiệt độ lớn trong ngày.

VRT đặc biệt hiệu quả vào ban đem khi nhiệt độ xuống thấp.

Làm lạnh/sưởi khu vực có những thời điểm nhiệt độ ngoài trời ôn hòa.

VRT đặc biệt hiệu quả đối với giai đoạn trung gian.

Hệ thống điều hòa không khí trung tâm NM';NM'; tiết kiệm điện năng hiệu quả nhờ ứng dụng công nghệ tiên tiến, giúp đạt được hiệu suất vận hành tối ưu. Một trong những yếu tố quan trọng nhất là máy nén biến tần.

Máy nén biến tần DC trong hệ thống VRV IV có kích thước nhỏ nhưng công suất lớn. Máy nén này sử dụng vật liệu bền bỉ, cho phép đạt công suất 12 HP nhưng chỉ có kích thước tương đương máy 8 HP. Điều này giúp tiết kiệm không gian, tối ưu hóa hiệu quả vận hành và giảm tiêu thụ năng lượng.

- Dàn nóng hệ thống điều hòa không khí trung tâm VRV IV Daikin là hãng duy nhất áp dụng động cơ ODM với tính năng quay ổn định và hiệu quả về mặt thể tích cho động cơ quạt của dàn nóng.

Ưu điểm của ODM: Nhờ đường kính rotor lớn, Mô men xoắn lớn với cùng lực điện từ Vòng quay ổn định ở mọi tốc độ, có thể vận hành với số vòng quay ít.

Hệ thống điều hòa không khí trung tâm VRV IV Daikin, dàn nóng có dàn trao đổi nhiệt tích hợp cao. Điều này sẽ cải thiện đặc tính bằng cách tăng diện tích dàn trao đổi nhiệt trong khi không thay đổi không gian lắp đặt. Đặc tính của dàn trao đổi nhiệt tích hợp cao hơn hẳn (tăng số hàng, giảm bước cánh) giảm trợ lực gió bằng cách thay ống đồng đến Ø7.

---> Tất cả các điều trên giúp cho hệ thống máy lạnh trung tâm VRV IV của Daikin tiết kiệm điện năng hơn. và sau đây là bảng thông số chỉ số COP của VRV IV.

- Hiệu suất COP của VRV IV Daikin khi tải 100%

- Hiệu suất COP của VRV IV Daikin khi tải 50%

- Với VRV IV công suất 10 HP hiệu suất COP tiết kiệm điện là cao nhất

3. HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN CÓ THIẾT KẾ CẢI TIẾN GIÚP TIẾT KIỆM ĐƯỢC KHÔNG GIAN LẮP ĐẶT.

Là một nhà phát minh hàng đầu thế giới, Daikin đã đạt được tiến bộ vượt bậc trong việc kết hợp 2 mô đun máy truyền thống thành 1 mô đun dành cho model 20 HP. Điều này cho phép giảm 43% diện tích lắp đặt so với model 20 HP của hệ thống VRV III.

Daikin Với niềm đam mê không giới hạn trong việc mang lại một sản phẩm chất lượng cao và những giải pháp công nghệ tiên tiến, model 20 HP mới được thiết kế với những lợi ích sau:

a. Gia tăng diện tích bề mặt của dàn trao đổi nhiệt

Dàn trao đổi nhiệt 4 mặt đặc biệt đảm bảo đủ diện tích bề mặt cho việc trao đổi nhiệt so với dàn trao đổi nhiệt 3 mặt truyền thống. Đặc điểm này cải thiện hiệu suất tản nhiệt mà không cần gia tăng diện tích dàn nóng.

b. VRV IV DAIKIN dễ bảo trì

Với thiết kế của hệ thống VRV III trước đây, các thành phần điện thường được đặt ở mặt trước. Do đó cần tháo rời toàn bộ trước khi thực hiện bảo trì.

Với thiết kế mới, các thành phần điện được đặt phía trên giúp thuận tiện cho quá trì bảo trì.

Ngoài ra, dàn trao đổi nhiệt ở mặt bên có thể được mở rộng tại vị trí của các thành phần điện trước kia giúp gia tăng hiệu suất hoạt động của dàn tản nhiệt.

c. Hệ thống Điều hòa trung tâm VRV IV Daikin các hệ thống điện của dàn nóng được làm mát đầy đủ. Giúp cho hệ thống VRV IV hoạt động bền bỉ và ổn định

Hệ VRV IV mới được thiết kế với hộp điện đặt bên trên ở giữa khu vực áp suất thấp và cao. Thiết kế này cho phép lưu lượng gió lớn hơn đi từ áp suất thấp đến áp suất cao do chênh lệch áp suất cao hơn.

Những lỗ nhỏ được tạo ra trong hộp điện gần đường vào của quạt thổi, vì thế có thể đạt được mức chên lệch áp suất đáng kể so với VRV III.

d. Một đặc điểm nổi bật của Dàn nóng hệ thống điều hòa không khí trung tâm Daikin VRV IV đó là ở thiết kế quạt giải nhiệt mới. Một trong các yếu tố khiến hệ thống máy lạnh hoạt động kém hiệu quả, hiệu suất thấp và tuổi thọ giảm là do quạt giải nhiệt ở dàn nóng không giải nhiệt tốt do các yếu tố tự nhiên và vị trí lắp đặt. Nên hệ thống VRV IV Daikin với thiết kế mới đã loại bỏ hiện tượng trở hút của quạt, giúp quạt giải nhiệt tốt cho dàn nóng máy lạnh mà không ảnh hưởng đến lưu lượng gió của quạt, các thành phần điện được thiết kế lại đặt ở phía trên tận dụng không gian chết ở các model VRV III. Việc làm loại bỏ hiện tượng trở hút.

►Hệ thống điều hòa trung tâm VRV IV của Daikin mang đến nhiều ưu điểm cho các công trình cao tầng như văn phòng, trung tâm thương mại nhờ khả năng linh hoạt trong thiết kế kiến trúc. So với hệ thống máy lạnh cục bộ, VRV IV không làm ảnh hưởng đến mỹ quan tòa nhà vì dàn nóng có thể đặt trên sân thượng, giúp giữ nguyên thiết kế tổng thể.

Các ưu điểm nổi bật bao gồm:

Độ dài đường ống kết nối từ dàn nóng đến dàn lạnh lên đến 165m (tối đa 190m), linh hoạt trong thiết kế cho các tòa nhà lớn.
Tổng chiều dài đường ống lên đến 1000m.
Chênh lệch độ cao giữa dàn nóng và dàn lạnh lên đến 90m, và giữa các dàn lạnh là 30m (cao hơn 15m so với VRV III), tăng cường hiệu quả lắp đặt.

BẢNG TIÊU CHUẨN CHIỀU DÀI ĐƯỜNG ỐNG GAS CỦA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN

Hệ thống điều hòa không khí trung tâm Daikin VRV IV có thể kết nối được với dàn lạnh dân dụng nhờ bộ kết nối BP. Chiều dài đường ống khi kết nối là:

- Với hệ thống điều hòa không khí trung tâm VRV IV của Daikin công suất thiết kế kết nối lên đến 200% công suất giúp tiết kiệm chi phí đầu tư.

- Áp suất tĩnh ngoài cao của quạt dàn nóng hệ thống VRV IV

Với các khó khăn của các tòa cao tầng khi lắp máy lạnh ở ban công hay đó là hiện tượng gió ngược hay còn gọi là bị dội áp gió. Gió nóng từ dàn nóng thải ra bị quật trở lại làm cho máy lạnh không giải nhiệt được khiến hiệu suất lạnh và tuổi thọ của máy lạnh giảm. Nhưng với hệ thống điều hòa không khí trung tâm Daikin VRV IV Dàn nóng VRV IV đạt được áp suất tĩnh ngoài cao lên đến 78.4 Pa, đảm bảo sự tản nhiệt hiệu quả và giúp thiết bị vận hành ổn định theo bố trí phân cấp hoặc tập trung.

HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN HOẠT ĐỘNG ỔN ĐỊNH VÀ ĐÁNG TIN CẬY.

Vận hành thử nghiệm tự động hiệu quả

Hệ thống Daikin VRV IV kết hợp chức năng vận hành thử nghiệm hiệu quả và đơn giản, không chỉ đẩy nhanh quá trình lắp đặt, mà còn nâng cao chất lượng cài đặt tại công trình.

- Hệ thống điều hòa trung tâm VRV IV Daikin sẽ tự động kiểm tra dây dẫn giữa dàn nóng và dàn lạnh để xem liệu dây dẫn có bị lỗi hay không. Kiểm tra và chỉnh sửa chiều dài ống thực tế. Tự động kiểm tra tình trạng của van chặn ở mỗi dàn nóng để đảm bảo hệ thống điều hòa vận hành trong suốt.

Hệ thống VRV IV sử dụng đèn LED 7 đoạn để hiển thị thông tin vận hành hệ
thống, cho phép hiển thị trạng thái vận hành, tạo thuận lợi cho việc vận hành
thử và thực hiện các dịch vụ sau bán hàng một các dễ dàng.

Lắp đặt dễ dàng.

Hệ thống VRV IV tích hợp cao với dàn nóng nhỏ gọn giúp tận dụng tối đa không gian lắp đặt

ĐẶT BIỆT HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM VRV IV DAIKIN CÓ CHỨC NĂNG HOẠT ĐỘNG LUÂN PHIÊN.

Khi khởi động, VRV IV sẽ kích hoạt chế độ hoạt động luân phiên để đảm bảo cân bằng thời gian hoạt động của từng dàn nóng để tăng tuổi thọ của thiết bị và vận hành ổn định.
